（一）单点接地

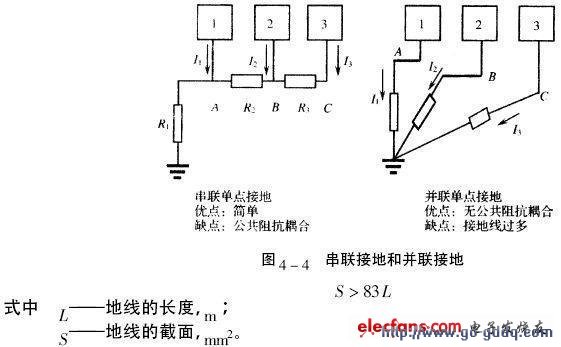

工作频率低（<1MHz）的采用单点接地式（即把整个电路系统中的一个结构点看作接地参考点，所有对地连接都接到这一点上，并设置一个安全接地螺栓），以防两点接地产生共地阻抗的电路性耦合。多个电路的单点接地方式又分为串联和并联两种（如图4所示）。由于串联接地产生共地阻抗的电路性耦合，所以低频电路最好采用并联的单点接地式。
串联接地和并联接地
为防止工频和其他杂散电流在信号地线上产生干扰，信号地线应与功率地线和机壳地线相绝缘，且只在功率地、机壳地和接往大地的接地线的安全接地螺栓上相连（浮地式除外）。
（二）多点接地

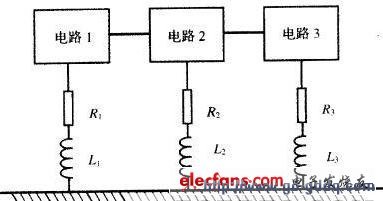

工作频率高（>10MHz）的采用多点接地式（如图4-5所示）。在该电路系统中，用一块接地平板代替电路中每部分各自的地回路。因为接地引线的感抗与频率和长度成正比，工作频率高时将增加共地阻抗，从而将增大共地阻抗产生的电磁干扰，所以要求地线的长度尽量短。采用多点接地时，尽量找最接近的低阻值接地面接地。此处电路板最好设计为多层电路（4层以上），提供一层作为地平面。
多点接地
（三）混合接地
工作频率介于1MHz~10MHz, 的电路采用混合接地式。当接地线的长度小于工作信号波长的1/20时，采用单点接地式，否则采用多点接地式。根据系统的需求和电路的需要进行合理的安排。
（四）悬浮接地
悬浮接地是系统的地与大地不直接连接，而是通过变压器耦合或者直接不连接，处于悬浮状态。悬浮接地应注意以下几点：
（1）尽量提高浮地系统的对地绝缘电阻，从而有利于降低进入浮地系统中的共模干扰电流，保证系统的可靠性。
（2）注意浮地系统对地存在的较大寄生电容，高频干扰信号通过寄生电容仍然可能耦合到浮地系统之中，在设计时一定要注意。
（3）悬浮接地技术必须与屏蔽、隔离等电磁兼容性技术相互结合应用，才能收到更好的预期效果。
（4）采用浮地技术时，系统容易积累静电，当静电积累到一定应程度后，可以对人和设备产生很多的损害，所以要注意静电和电压反击对设备和人身的危害。
