一、地的分类

工程师在设计电路时，为防止各种电路在电路正常工作中产生互相干扰，使之能相互兼容地有效工作。根据电路的性质，将电路中“零电位”———“地”分为不同的种类，比如按交直流分为直流地、交流地，按参考信号分为数字地（逻辑地）、模拟地，按功率分为信号地、功率地、电源地等，按与大地的连接方式分为系统地、机壳地（屏蔽地）、浮地。不同的接地方式在电路中应用、设计和考虑也不相同，应根据具体电路分别进行设置。

1、信号地

信号地（SG）是各种物理量的传感器和信号源零电位以及电路中信号的公共基准地线（相对零电位）。此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。尤其是微小信号的测量，信号地通常需要采取隔离技术。

2、模拟地

模拟地（AG）是系统中模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的处理，又承担大信号的功率处理；既有低频的处理，又有高频处理；模拟量从能量、频率、时间等都很大的差别，因此模拟电路既易接受干扰，又可能产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。减小地线的导线电阻，将电路中的模拟和数字部分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感滤波和隔离，汇接到一起。如图1所示。

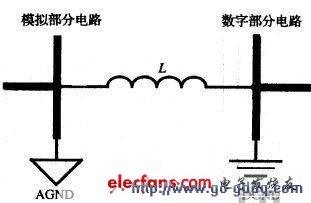

模拟地和数字地

3、数字地

数字地（DG）是系统中数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态，特别是脉冲的前后沿较陡或频率较高时，会在电源系统中产生比较大的毛刺，易对模拟电路产生干扰。所以对数字地的接地点选择和接地线的敷设也要充分考虑。尽量将电路中的模拟和数字部分分开，在PCB布线的时候，模拟地和数字地应尽量分开，最后通过电感，汇接到一起。

4、悬浮地

悬浮地（FG）是系统中部分电路的地与整个系统的地不直接连接，而是通过变压器耦合或者直接不连接，处于悬浮状态。该部分电路的电平是相对于自己“地”的电位。常用在小信号的提取系统或者强电和弱点混合系统中。

其优点是该电路不受系统中电气和干扰的影响；缺点是该电路易受寄生电容的影响，而使该电路的地电位变动和增加对模拟电路的感应干扰。由于该电路的地与系统地没有连接，易产生静电积累而导致静电放电，可能造成静电击穿或强烈的干扰c 因此，悬浮地的效果不仅取决于悬浮地绝缘电阻的大小，而且取决于悬浮地寄生电容的大小和信号的频率。

在图2所示的VDD-SGND的电源供电系统中，所有工作点相对的地都是SGND，但是SGND和DGND之间是电平处于悬浮状态，VDD-SGND的电源供电的系统与整个系统的连接完全通过变压器耦合，在这里设计的时候需要注意信号的连接方式。

悬浮地变压器耦合

5、电源地

电源地是系统电源零电位的公共基准地线。由于电源往往同时供电给系统中的各个单元，而各个单元要求的供电性质和参数可能有很大差别，因此既要保证电源稳定可靠的工作，又要保证其他单元稳定可靠地工作。同时，电源系统功耗比大，在单层板或者双层板中地线的线宽必须加粗。若在多层板中，则应以一层或者多层作为系统的地平面。

6、功率地

功率地是负载电路或功率驱动电路的零电位的公共基准地线。由于负载电路或功率驱动电路的电流较强、电压较高，所以功率地线上的干扰较大，因此功率地必须与其他弱电地分别设置、分别布线，以保证整个系统稳定可靠地工作。

二、接地方式

在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。当工作频率在1MHz~10MHz时，如果采用一点接地，其地线长度不应超过波长的1-20，否则应采用多点接地法。工作接地按工作频率而采用如图3所示几种接地方式。

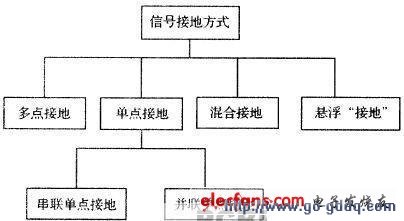

信号接地方式
