除了满足上述要求外，该分析仪还具有很好的信息存储能力及后台分析能力。能实时保存报文信息，保存的帧信息中包含全部的帧信息，包括报文头、添加字节、CRC校验码等数字信息，以便进行后续分析。

2 硬件设计方案
2．1 接口部分设计方案
    接口控制部分主要完成光纤信号接收、转发，主要完成的功能如光纤信号接收、放大；对两路需要采集信号进行放大、选择。这部分的关键技术在于光电／电光模块的选择，光接口波长全为1310 nm、多模、ST接口，主要采用HFBR-5905多模光纤收发器，同样，光纤分路器也为1 310 nm、多模、ST接口，采用型号为DS25BR204的2分4信号分路器。

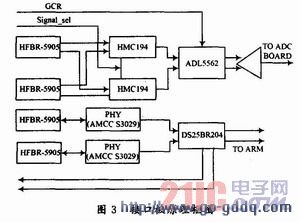

    如图3的接口板原理框图所示，光信号经光电转换后一分为二，一份提供给信号分析仪作为采集、存储分析使用，另外一份直接作为输出，提供给被测信号或试验信号发生器。

2．2 A／D采集控制板设计方案

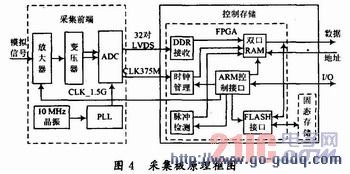

    A／D采集控制板是该系统的核心部件。由于考虑到光信号频率较高，一般的A／D转换器根本不能满足本系统设计的要求，要达到该光信号分析仪中要求的采样率大于光信号的25倍甚至50倍的要求，需采用高速A／D采集光信号。A／D采集控制板作为系统的核心部件之一，主要完成的功能有：光模拟信号的7级可变增益放大；光信号3 GHz的采集；信号的实时缓存，缓存深度达到50 K×8 b；信号的非实时存储；信号的上升沿检测(触发)；信号的抽取；ARM接口板控制接口实现等。采集控制板的原理框图如图4所示。采集控制板主要分成采集前端、控制存储和电源管理3个部分。

    采集前端主要完成模拟信号的调理，信号的采集等功能。由ADC，可变增益低噪声放大器和时钟构成，其关键芯片A／D转换芯片采用的是ADC08D1500。
