摘要：MSI可编程计数器74LS161是同步二进制加法计数器，常规使用是构成各种不同进制的加法计数器。文中探讨了MSI可编程计数器74LS161的逻辑功能扩展问题，目的是探索MSI可鳊程计数器进行非常规使用改变应用方向的逻辑修改技术，即对可编程计数器74LS161的状态输出进行逻辑修改，改变计数规律，将状态输出反馈到预置数输入端实现“次态=预置数”的时序关系，从而实现逻辑功能扩展。所述方法的创新点是提出了MSI可编程计数器改变应用方向的逻辑修改方法。
关键词：可编程计数器；逻辑修改；逻辑功能扩展；应用方向

    MSI可编程计数器74LS161是同步二进制加法计数器，常规使用方法是构成各种不同进制的加法计数器。如果进行非常规使用改变一下它的使用方向，就可进一步发挥其功能和作用。扩展专用集成电路的应用领域是一项有实际意义的研究。本文研究了MSI可编程计数器改变应用方向的几种逻辑修改方法。

1 基本原理及功能扩展举例

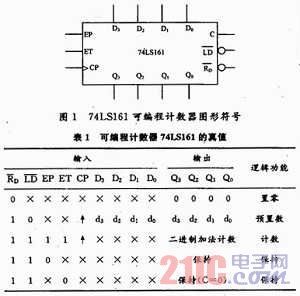

    74LS161是可编程中规模同步4位二进制加法计数器，图1为其图形符号，其中，Q3，Q2，Q1，Q0为计数状态输出端，C为进位输出端，EP，ET为计数控制端，为预置数控制端，D3，D2，D1，D0为预置数输入端，为异步置零控制端，CP为计数脉冲输入端。
    表1为可编程计数器74LS161的真值。

    由表1可知，在=1的条件下，74LS161可编程计数器由EP，ET及控制，具有计数、预置数和保持三种功能。
    对可编程计数器74LS161的状态输出进行逻辑修改，改变计数规律或将状态输出反馈到预置数输入端实现“次态=预置数”的时序关系，可实现逻辑功能扩展。
1．1 可编程计数器74LS161扩展构成加减可逆计数器

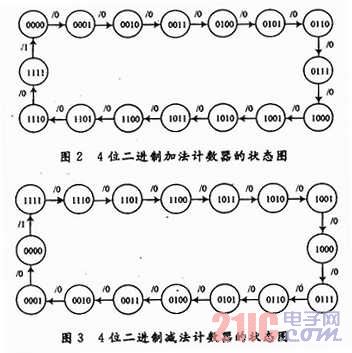

    4位二进制加法计数器的状态图如图2所示，4位二进制减法计数的状态图如图3所示。
