摘要：全球能源危机和环境恶化使得可再生能源的研究和应用越来越受到重视。本文采用高件能DSP处理器TMS320F2812设计实现了5kW光伏控制器，可满足小功率应用场合的需求。此控制器具有硬件电路简单、体积小、重量轻等特点，本文首先介绍了光伏控制器的结构，随后对光伏控制的硬件主电路和数字控制策略给出了详细的设计，最后进行测试实验，测试结果满足要求。
关键词：TMS320F2812；逆变器；光伏控制器

0 引言

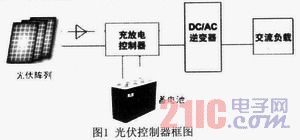

    太阳能光伏发电是当今世界上最有发展前景的新能源技术，太阳能光伏发电系统按照系统运行方式的不同可分为离网型光伏发电系统、并网型光伏发电系统以及混合型光伏发电系统。随着我国光伏发电系统的迅速发展，尤其是光伏屋顶计划的实施，国内对离网型光伏逆变器的需求将越来越大。离网型光伏发电系统主要是由光伏电池阵列、控制器、逆变器、储能装置等环节组成，如图1所示，其中逆变器是光伏系统中重要的器件之一，其可靠性和转换效率对推行光伏系统、降低系统造价至关重要。

    目前，国内同类产品主要存在以下不足：a．大多采用单片机控制，实时性差，数据处理及通信能力有限；b．采用变压器，体积大、笨重；c．输出电压精度不高，不能满足社会发展的需要。本文提出了5kW光伏控制器的设计方案，可以广泛用于离网型光伏发电系统、风光互补发电系统，具有体积小、重量轻、输出电压精度高、波形好、现场总线实现智能监控等特点。

1 5kW离网型光伏逆变器基本结构
    光伏逆变器的结构如下所示，包含一次回路和二次回路两部分，其中一次回路由输入滤波电路、Boost升压电路、全桥逆变电路和输出滤波电路等组成，二次回路由TMS320Fz812控制器电路、信号检测电路、人机交互电路和通讯电路组成。下面就5kW离网型光伏逆变器的硬件主电路和控制策略进行设计。图2光伏控制器结构图

2 5kW离网型光伏逆变器硬件设计
    目前，常用的离网型逆变电路主要有三种拓扑结构：工频隔离单级逆变器、高频隔离两级逆变器和无隔离两级逆变器。经理论计算和实践验证，使用一种更适合用在光伏发电系统中的电路拓扑结构：无隔离两级逆变，也叫做Boost逆变器，如图3所示。

    通过输入滤波电路对光伏太阳能输入的48V直流电进行滤波处理，然后通过Boost升压电路进行升压，采用全桥逆变进行逆变处理，输出SPWM波，最后经过LC低通滤波器进行滤波，输出50Hz频率的正弦波。
