2.1 控制处理单元

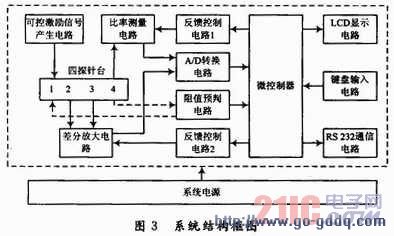

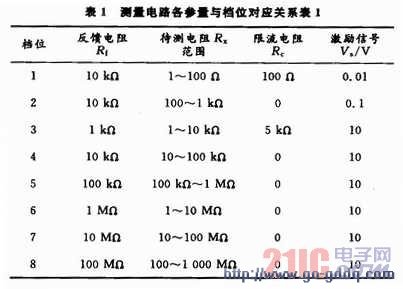

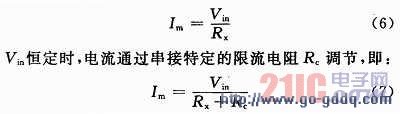

控制处理单元包括LCD液晶显示电路、键盘输入电路、串口通信电路、反馈控制电路1和2和微控制器。预置限流电阻Rc用于限定小电阻率材料测量时通过的电流,流过的电流可由式(9)计算得出。全量程范围内可保证测量电流小于2 mA。各参数与档位如表1所示。
2.2 信号调理单元

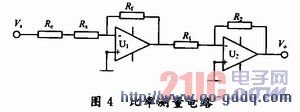

包括可控恒压产生电路、差分放大电路、比率测量电路和模数(A/D)转换电路。恒压源采用ADR01,产生10 V的基准电压输出,进一步得到0.1 V和0.01 V的基准信号;图2中内侧两探针间电压的测量采用AD620差分放大电路及高精度运放AD546,通过反馈控制电路2调节增益电阻RG来改变输出信号的幅度;模/数转换电路采用16位的∑-△型AD7705,使用3.401V参考电压时测量分辨率到达52μV/LSB。如图4所示。
