4 系统测试
4．1 测量范围和精度

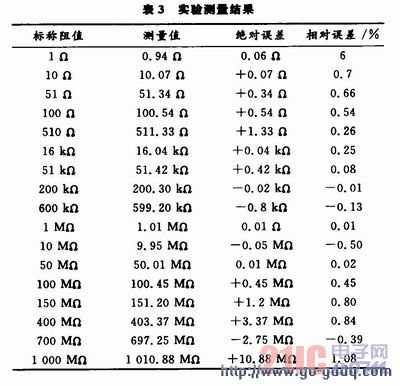

    通过对标准精密电阻的测量来考察系统的有效测量范围和精度极限。选择相对精度为0．01％的精密E24系列电阻，测量结果如表3
所示。

    试验测定电阻有效测量范围为10 Ω～1 000 MΩ，当探针系数C为0．628 cm时，则电阻率测量范围为：6．28～6．28×108Ω·cm，相对误差小于1％。
4．2 对比实验

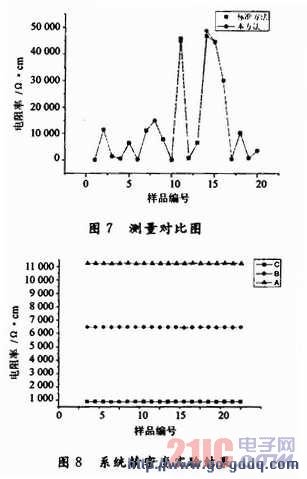

    参照国标GB3048．3—83方法搭建测量电路，样品采用在有机玻璃基底上生长的不同掺杂浓度的炭黑-聚吡咯复合材料薄膜。控制样品的电阻率区间在102～105Ω·cm。随机抽取20份样品进行对比测试，结果如图7所示。对比发现，使用该系统得到的测量值与采用标准方法测得的量值很好地相符。

4．3 测量精密度
    选择不同浓度区间的3份样品，每份样品测量20次，考察系统的测量精密度得到图8的结果。
    经过20次测量测得A样品的电阻率平均值为11254．44Ω·cm，标准差为9．77；B样品的电阻率平均值为6485．34Ω·cm，标准差为8.54；C样品的电阻率平均值为895．47 Ω·cm，标准差为1．45。

5 结语
    提出了四探针与比率测量法结合的方法用于测量导电聚合物薄膜材料的电阻率；设计实现了导电聚合物薄膜材料电阻率测量系统；最后采用标准电阻和薄膜样品进行了测量实验。实验表明：系统的有效电阻率测量范围6．28～6．28×108Ω·cm；测量相对误差小于1％；系统具有较高的精密度，单个样品多次测量的标准差与平均值的比例小于千分之一。相对于国标方法，系统具有操作简便，安全系数高等优点，可以直接对实验过程中制备的导电聚合物薄膜材料进行测量，提高实验效率。
