2．3 阻值预判电路

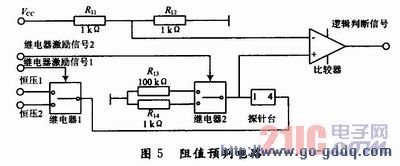

阻值预判机制的引入缘于采用了3个档位的恒压激励信号。为了防止在未知测量电阻的情况下注入过大的电流，必须预判样品的电阻值，然后再选择合适的档位和激励信号。该电路基于惠通斯电桥构建。如图5所示。
3 程序设计
依照式(1)，式(3)，式(10)，最终得到的待测电阻计算公式为：
式中：R1，R2，Rf为已知的增益电阻；Rc为限流电阻；Vg为内测两探针间的电压；Vo为比率测量电路的输出电压值；C为探针平台的探针系数。主程序流程图如图6所示。
