（2）物理接口模块

　　由于在 VB 中不能直接使用命令对计算机端口进行操作，本文中选择动态链接库 inpout32.dll 帮助系统软件实现对底层硬件的控制。在开发计算机端Windows 应用程序时只 需在开发前将其驱动程序相关文件拷贝到计算机，并且在开发过程中注册其动态链接库相应 的API 函数，即可实现并行端口的应用。本文物理接口模块中引用了动态连接库中的两个函 数：Inp32 和Out32 用于并行端口的输入和输出，相关程序代码如下所示。

　　写入操作：Out add, reg

　　读出操作：reg = Inp(add) 其中，add 为写入/读出的地址，reg 为写入/读出的数据。

　　（3）在线测试模块 在线测试模块主要实现对扫描链信号的循环采集，同时将采集到的结果显示在屏幕上。 采集数据的同时对扫描链上信号的变化频率进行统计，实时显示统计结果。可预置中断暂停 条件，使用虚拟工具箱单独显示关键信号状态，储存采集数据，进行信号分析，生成报告表 供维修人员使用。

　　（4）离线测试模块 离线测试模块主要实现电路板单独测试功能。用户可选择进行自动测试或是手动测试。 自动测试时，系统将已生成的测试向量依次送入被测电路板，然后采集电路板响应向量，将 其与标准响应进行比较。手动测试时，用户可根据需要利用系统提供的工具手动编写测试向 量，系统将一步步执行用户的指令。

　　3 故障分析策略

　　在边界扫描测试系统进行循环采集时，一般采集频率较低。例如使用10MHz 的时钟对边 界扫描链上的数据进行移位输出，如果扫描链上有500 个单元，则采集数据频率最高只能达 到20KHz。而电路板上信号的脉宽有的很短，如何对采集到的数据进行故障分析成为系统设 计中的难点。本系统主要采取下列两个方法进行分析。

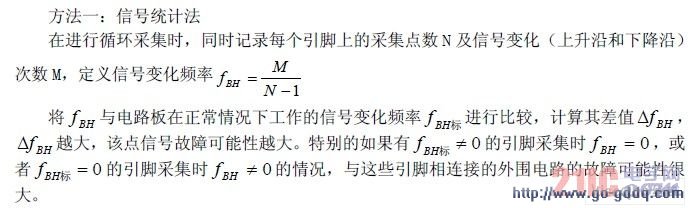

　　如果扫描链的采集间隔远大于信号脉宽，系统可能很长时间无法采集到信号的变化，因 此信号统计法需要运行相当的时间才能保证分析的准确性。

　　方法二：数据分析法

　　记录采集到的数据，计算每路信号之间的差异，着重观察相同的信号，如全0、全1 或 者其它。出现全0、全1 的引脚易发生呆滞故障，而出现信号的变化且采集信号完全相同的 引脚易发生断路故障。

　　上述两种方法仅适合于对周期信号的分析。如果电路板某模块的输入输出引脚上信号为 单脉冲信号,且脉宽较短，则在线测试很难采集到它们的脉冲。对于这类模块电路的测试一 般采用离线测试的方法人为输入测试向量分析模块输出是否正常。

　　4 结论

　　通过实验，该系统能够成功实现对含边界扫描器件（如FPGA 等）电路板的在线测试、 离线测试等功能，而且系统的体积小，测试时与电路板的连接线少，虽然由于测试点有限， 不能提供100%的故障覆盖率，但该系统仍能够为维修人员对含边界扫描器件电路板的快速 维修提供有效支持。

　　本文作者创新点是：将边界扫描技术应用在电路板快速测试系统中，设计了一套具有自 主知识产权的边界扫描测试系统，并对系统的故障分析策略进行了讨论研究，提出对周期信 号采用信号统计法和数据分析法的故障分析策略。
