双色LED显示屏扫描走线方式
来源:本站整理  作者:佚名  2011-06-01 06:55:01

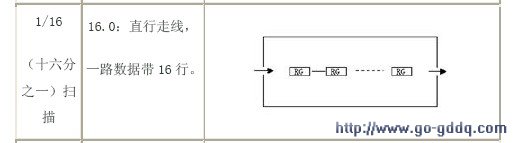

1、1/16扫描走线方式

16扫描走线方式

   实现1/16扫描,一般会有A、B、C、D共4路信号。然后可以选择1片4-16译码器或者2片3-8译码器实现16行扫描。

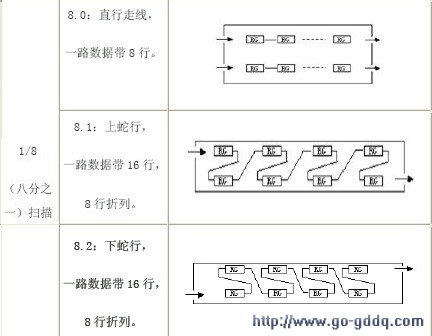

2、1/8扫描走线方式



  一般情况下电路板上都会有A、B、C共3路信号。然后选用1片3-8译码器即可实现1/8扫描。

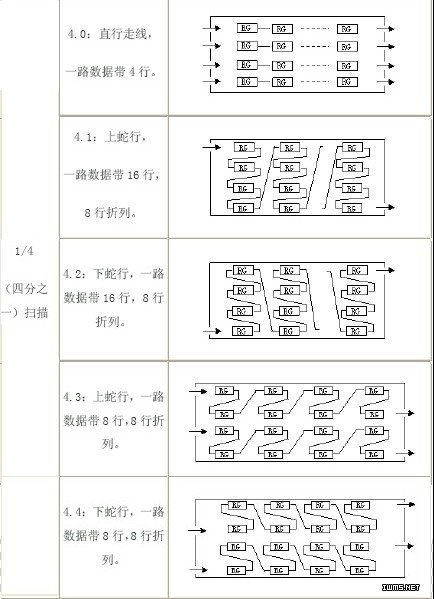

3、1/4扫描走线方式

  一般情况下电路板上会有A、B共2路信号,然后选用2-4译码器即可。如果不选用译码器,则需要A、B、C、D共4路信号,即每路信号选中一行。
