电子设备最流行的指示器，无疑是各色各样的发光二极管。本人设计的双色LED发光演示效果，可产生八种不同的光效。

　　LED采用红（R）、绿（G）双色发光二极管2EF302，由于红、绿管同时发光时合成橙色光，所以也被称作双色LED。2EF302采用B-1型金属底封装，圆形φ5mm，正向压降为2.5V，最大电流为40mA，反向电流≤≤50μA，发光强度≥≥0.5mcd。

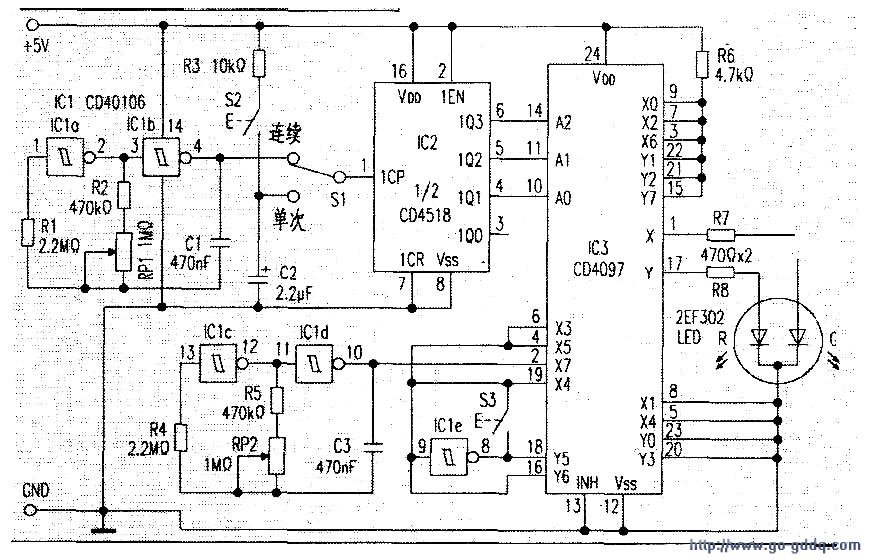

　　演示电路如附图所示，由闪烁振荡器（IC1C、IClD）、计数振荡器（ICla、IC1b）、同步计数器（IC2）及双8选1模拟电子开关（IC3）等组成。IC3的型号是CD4097，与ICI、IC2同属4000B系列CMOS数字集成电路。当IC3的INH=H（高电平）时，模拟电子开关均不导通，LED不工作；INH=L（低电平）时允许电子开关工作，公共端X和Y与X0～X7、YO～Y7哪端导通，由A2～AO所加电平高低选通，当A2～A0按000～111顺序变化时，X与XO～X7、Y与YO～Y7依次接通。开关导通后可传送数字信号或模拟信号，并允许信号双向流动。地址信号A2～AO由IC2的1Q3～1Q1提供，未使用IQ0输出信号可使A2～A0变化速度变慢，有利于观察LED发光变化情况。当将S1置“连续”时，ICIa、IC1b产生的脉冲信号送至IC2的ICP端，A2～AO连续变化，LED不断循环八种发光状态，如附表所列。当S1置“单次”时，由于电容C2两端电压不能突变，所以每按一下S2，IC2的1CP端加一个正脉冲（脉冲上升沿）按附图连接，按2次S2时A2～A0向前步进一次，LED改变一次发光状态。若将A2～AO接至1Q2～1Q0，则按一次S2改变一次LED发光状态。

　　当A2～A0=000时，XO将H送至X端，LED的G管发绿光，而YO将L送至Y端，LED的R管反偏熄火；A2～AO=1时，Y=H、X=L、LED的R管发红光，G管截止不亮；A2～AO=010时，X=Y=H，LED的G、R管均发光，红、绿两色光混合后呈橙色；A2～A0=011时，ICIC、ICld产生的振荡脉冲经X3传给X端，所以LED的G管闪亮发绿光，此时Y3=L，Y为低电平，LED中R管截止不亮；A2～AO=100时，X=L，Y端经Y4获振荡脉冲，所以LED的G管不亮，R管闪烁发红光；A2～A0=101时，X、Y端均获得脉冲信号，若S3是闭合的，则LED的G、R管同步闪烁，即呈橙色闪亮。若S3是断开的，则X、Y所获脉冲信号相位相反，LED呈红、绿交替闪光；A2～AO=110时，LED中G管常亮发绿光，R管闪亮，混合后呈绿、橙色交替闪烁。若A2～A0=111时，则LED的R管常亮发红光，G管闪亮，混合后呈红、橙交替闪烁。

　　调整RPI可改变连续发光演示速度的快慢，调整RP2则可改变LED的G、R管闪亮快慢。

　　该电路元件少，只要安装无误，通电即可正常工作。
