场扫描电路工作不正常，可能会产生一条水平亮线，烧坏显像管的荧光粉，无法显示图像，或者扫描偏到一边去，电子束流打到管颈上，产生大量的热，烧裂管颈，使得显像管彻底损坏，无法工作等故障。场保护电路就是专门处理这些问题的。

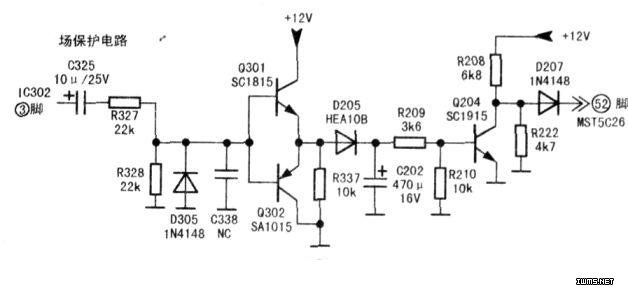

　　如图所示，当场扫描正常工作时，C325接IC302的（3）脚。（3）脚正常的场回扫脉冲经C325耦合，R327、R328分压，再经Q301和Q302组成的推挽电路放大，D205整流，C202滤波，得到大约8.12V（显像管不同，回扫脉冲幅度不一样，放大整流出来的电压可能有一点不一样）。电压经R209、R210分压，驱动Q204饱和导通，使得MST5C26（52）脚变为低电平，当MCU检测到该脚为低电平时。将继续正常工作。当场工作异常时，场回扫脉冲放大整流出来为低电平，Q204基极为低电平，Q204截止，（52）脚变为高电平，电视机进入待机保护状态。
