摘要：使用Verilog HDL硬件描述语言完成了对CAN总线控制器的设计，能够实现符合CAN2．0A协议的所有功能。本总线控制器的外部接口采用ALTEra公司开发的Avalon总线接口，增强了控制器的应用灵活性。本设计使用Modelsim软件完成了功能仿真和时序仿真。
关键词：CAN总线；控制器；现场可编程门阵列

     引言
    CAN(控制器局域网)是一种先进的串行通信协议，由德国BOSCH公司开发，并最终成为国际标准(ISO11898)，是国际上使用最广泛的现场总线之一。目前世界上已有20多家CAN总线控制器生产商，110多种CAN总线控制器芯片和集成CAN总线控制器的微处理器芯片。
    由于定制的CAN总线控制器芯片不能嵌入到SoC(片上系统)中，而采用分立元器件实现CAN总线接口，使得系统中器件数量增加，同时也增大了系统面积，本文所介绍的CAN总线控制器正是由Verilog HDL语言描述，既可以作为一个独立的设备，也可以作为一个模块集成到FPGA中。
    虽然目前国内外已有很多人研究或设计了CAN总线控制器IP核，但其中大多数只是对控制器中的某一个模块进行了研究和设计，并没有实现一个完整的CAN总线控制器的功能，例如文献只对CAN控制器的状态机进行研究，文献只对CAN控制器的位定时模块进行研究。而完整实现了CAN总线控制器功能的作品中，最高工作频率又不是很理想，例如Mentor GraphICs公司提供的MCAN2D1 CAN2．0 Network Controller的最高工作频率只有32．46MHz，文献中介绍的CAN总线控制器的最高工作频率也只有50MHz，这些IP核显然不能适应高速环境的要求，同时文献中介绍的控制器对外接口中出现了寄存器使能位等接口，这种接口不符合Avalon总线规范，不利于集成到FPGA芯片中，其通用性肯定较差，所以研究并设计出一款高速且通用性强的CAN总线控制器的IP核仍然是有其重要意义的。

    1 系统实现
    1．1 系统框图

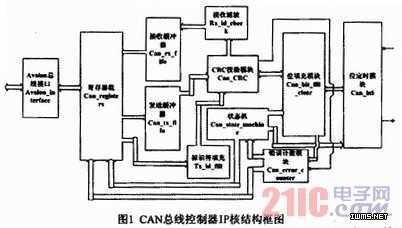

    本设计中将整个CAN控制器系统分为了11个模块，分别是Avalon总线接口模块、寄存器组模块、接收缓冲器模块、发送缓冲器模块、接收滤波模块、CRC校验模块、状态机模块、标识符填充模块、错误计数器模块、位填充模块、位定时模块。其结构框图如图1所示。
