下面以UART模块为例,在此框架下根据其接口编写相应的测试程序。
验证计划:通过待验UART与PC进行通信来验证其功能是否正确,主要验证的功能点有:1)寄存器读写;2)三种工作模式普通模式、自流控模式、LoopBack模式;3)奇偶校验;4)波特率;5)FIFO触发级。

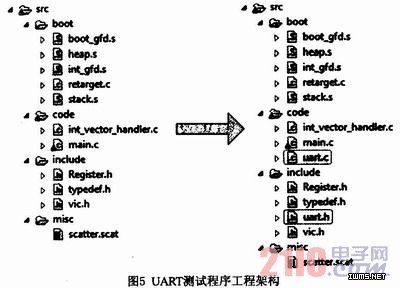

测试程序:根据上边的功能点可以划分两个测试的基本的函数,一个是寄存器读写的测试函数UART_RWTst(),还有一个就是UART工作配置函数UART_Config(),这个函数提供一个接口,通过这个接口可以配置UART的工作模式、奇偶校验方式、波特率大小、FIFO触发级。在更高层的测试应用程序中调用配置程序,变化配置参数,使其与PC进行收发数据,然后查看或比对数据,判别其功能是否正确。测试程序文件结构如图5所示。

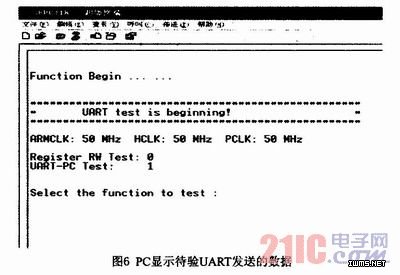

验证结果:当待验UART向PC发送数据时,在PC的超级终端会显示这些数据,UART功能验证结果可通过观测或数据比对来判断,如图6所示。
4 结论
同样的测试激励程序在此原型平台的执行速度要比SDV(SOFtware driven verifICation)平台快4~6个数量级。本验证平台的搭建过程中对其进行了形式验证和时序分析,大大减少了在原型设计中由于FPGA实现而导致的错误。本平台的软件测试程序具有接口简单、易调试、可重用性好等特点,笔者在此原型平台下完成了部分模块的验证,有效地提高了验证效率,缩短了项目的开发周期,加大了流片成功率。
