3 系统实现

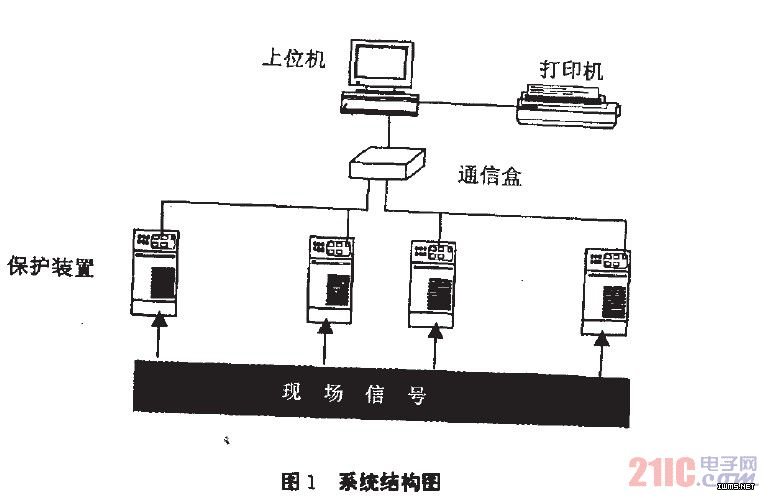

系统硬件结构如图1的实现作以论述。
主要分上位机通信盒和保护装置。以下分别对系统各部分：
a 保护装置
系统中的保护装置具有智能保护功能。该装置是根据我国电力系统的实际情况，运用国家上先进的计算机及集成电路技术，并结合继电保护技术，研制生产的微机性保护装置。
对于保护装置的安置，通常采用两种安装布局方式—即集中主屏式和分布式。
集中主屏式（集散控制式）是将所有的保护装里集中的安装在一起，通过信号线和控制线与各自主设备相连。这种方式主要优点是可以集中的观察并控制各个主设备。但这种方式接线复杂，检修不便，且占地较大，可靠性相对较弱。
分布式是将保护装里分别安置在各开关柜内。将分布式方式与现场总线技术相结合，则既可以集中监控整个站内系统，又避免了集中主屏式的缺点。所以，西工大lOKV变电站的保护装置采用了目前国际上较为流行的分布式安装方式。
b 通信介质
电力系统中常用的通信介质包括通信电缆，无限微波，光纤，载波等。相对于其它几种介质，通信电缆的成本较低，安装使用简单，用于短距离通信时其传翰质量可以满足较高要求。由于IOKV变电站的集控调度室与高压室距离较近，所以采用了通信电缆作为通信介质。
c 通信实现
结合变电站自身的特点，并考虑到成本，可靠性，可扩充性，易维护性及实时响应速度，安装使用的简便性等因素，1OKV变电站系统保护装置与上位机之间的拓扑结构采用了总线型结构：使用两根总线分别连接了两段母线中的各保护装里，最后将两根总线接入上位机。保护装置与上位机之间通信方式则采用异步串行方式。
