d 监控软件

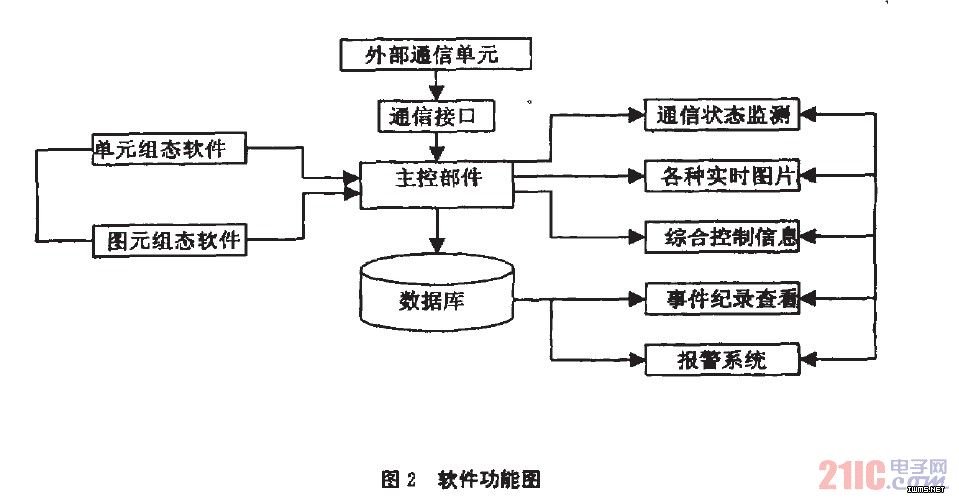

　　系统中的监控软件采用VC+软件，具有遥信功能。它主要包括实时监控部分、通信部分、图元组态及单元组态部分、报警系统等。软件功能结构如图2所示。

　　4 系统的特点

　　通过对该系统的使用，我们总结出该系统主要有以下几个特点：

　　a 系统组网方式简单，扩充方便由于站内系统采用现场总线方式，结构简单，成本低，扩充和维护方便，通过简单的设定，即可以完成对任意单元投入系统运行或推出系统运行。

　　b 开放式系统系统可以兼容其它厂商的保护装置，且无须改变已有的系统结构和监控程序，只须将要兼容的装置与上位机相连，并在上位机中加入对应与语该装置的接口程序即可。

　　同时，本系统还可以挂接其它外部程序。用户可以根据需要，通过菜单管理器将所需外部程序方便的挂接到该系统中。这样，用户可以象使用本系统中的程序一样使用该外部程序。

　　c 友好的人机界面保护装置自身带有汉化大液晶显示屏，以供用户在现场观测各开关柜的参数和状态。

　　上位机也可以以数值、曲线、棒图、模拟表针、图表等方式反映各项实时数据及开关状态，而且这些表示方法的形状，大小，颜色等属性可以由用户灵活设定。

　　d 既灵活，又简单的操作方式系统的常用操作非常简单。保护装置只带用键盘进行简单的选择确认，即可以完成常规操作。上位机软件的操作完全按照流行的Windows操作而设计，对于熟悉Windows操作的用户，其简便性是显而易见的。同时，系统管理员可以通过灵活的操作，完成高级的，复杂的操作与管理。

　　5 结语

　　所设计的变电站自动化系统投入运行以来，有效提高了变电站的自动化管理能力和快速处理能力。具有较高的实用价值，不仅提高了西工大电力运行的可靠性和安全性证了学校正常的教学科研和生活用电需要，而且值得进一步推广。
