4、系统实现
4.1. DC/DC变换电路
DC/DC 变换电路作为系统中最重要的一部分，其输出电压的稳定直接影响脉冲电源的性能。使用RT8105 可以直接驱动两路VMOS 开关管IRF640，电路结构简单。具体电路如图3 所示。

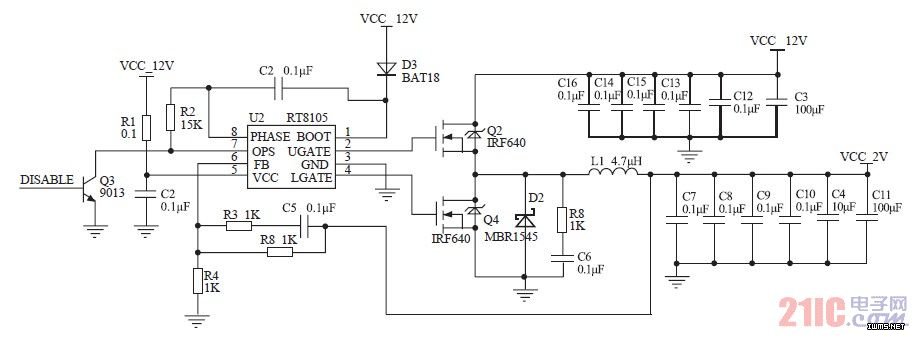

图3 DC/DC变换电路原理图
图中，系统供电电压为+12V，T8105 输出两路反相PWM 波驱动Q2 和Q4，经储能电感L1 和电容滤波，产生直流电压再由FB 引脚反馈回RT8105 进而调整输出PWM 波的占空比，形成硬件闭环电路，从而使输出电压稳定到2V。
电路输出电压计算公式为：Vout=Vref×（1+R6/R4）， 其中Vref 为RT8105 芯片内部的基准电压，Vref=0.8V±2%，当R6=13K，R4=8K 时输出压电压达到2.1V。
4.2. 脉冲产生电路
脉冲产生电路由MCU 输出波形控制开关管的通断来实现。由于VMOS 导通时所需VGS 电压必须大于4V，而MCU 输出电压仅5V，需要电路中加入一级放大电路，该放大电路由9012 和9013 两只三极管实现，脉冲产生电路如图4 所示。

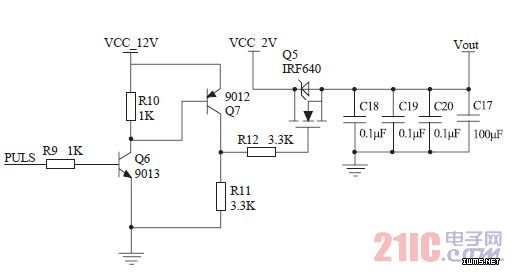

图4 脉冲产生电路
图中，PULS 为MCU 输出的脉冲控制信号，该信号经过电压放大后驱动VMOS 管，从而使输出至负载的Vout 信号与PULS 信号同脉宽、同频率。通过改变PULS 占空比及频率，就可以实现Vout 输出的脉宽、频率可调。
