1.前言

　　在一些特殊应用场合，需要一种低电压大电流的电源，有时也需要电源频率、脉宽均可调整的脉冲电源。本文以ATmega16 为系统控制核心，结合RT8105 所组成的DC/DC 电源电路实现，最终实现了频率、脉宽可调低电压大电流的脉冲电源。

　　2.系统组成

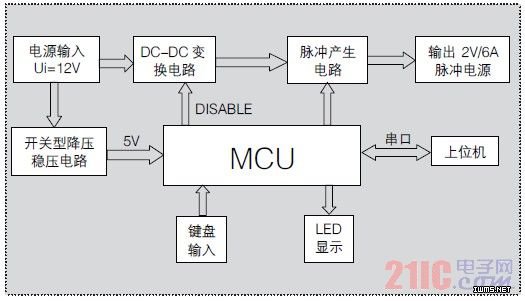

　　系统组成框图如图1 所示。

图1 系统组成框图

　　系统首先由RT8105 构成的DC-DC 电源电路产生稳定的2V 电压，该电压经过一个开关管连接至负载，通过ATmega16 单片机输出的脉冲波形配合相应的驱动电路控制该开关管的导通和关断，从而在负载上形成与该脉冲波形同频率、同脉宽的脉冲电流。

　　此外，系统中加入了键盘、LED 和串口。键盘用于设置脉冲电源的频率和占空比，LED 用于显示当前脉冲电源的占空比，便于用户观察。串口用于与PC 机进行连接，用户可通过相应的上位机软件进行设置，该系统工作安全、稳定，操作方便。

　　3.RT8105简介

　　RT8105 是台湾立锜科技股份有限公司生产的电压模式、5V/12V 输入的同步降压式PWM 的DC-DC 控制器。具有以下特点：开关频率为300kHz，输出PWM波占空比0~100% 可调，其输出的双路相位差为180°的PWM 波可直接驱动所有的低功耗N-MOSFET，内部自带误差比较器，具有实时过压、欠压、过流保护电路，系统软启动等功能。其内部结构框图如图2 所示。

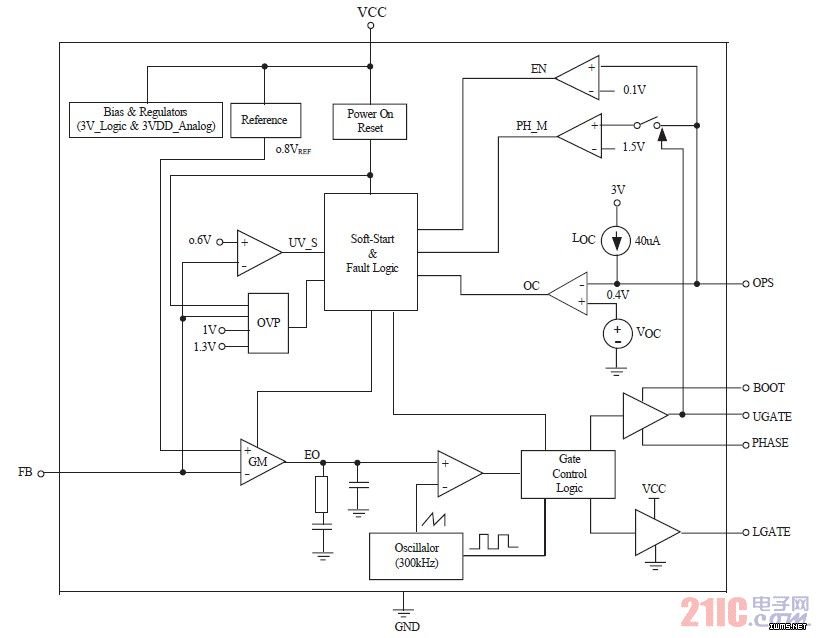

图2 RT8105内部结构框图
