一种数控低压大电流脉冲电源设计方案
来源:本站整理  作者:佚名  2011-06-21 13:41:40



  测试数据如表1 所示。

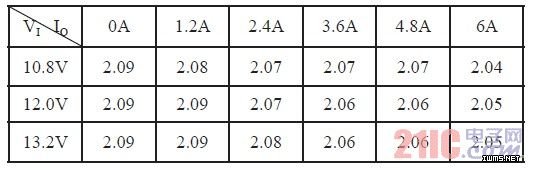

表1 电流调整率测试表

 电流调整率测试表

 负载调整率是在输入电压固定的情况下,负载电流IO 从0 变化到最大额定性(满载)时所引起输出电压的变化。以输入电压12.0V 对应的输出电压,输出电流0 ~ 6A 变化,计算负载调整率:

  5.3. 电源转换效率

  电源的转换效率反应电路的电能损耗情况,是电源设计的一个重要参数,表2 给出的效率数据是根据公式计算的:

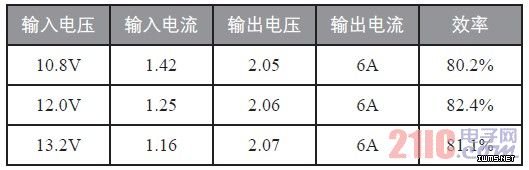

表2 电源转换效率测试表



电源转换效率测试表

  5.4. 输出脉冲

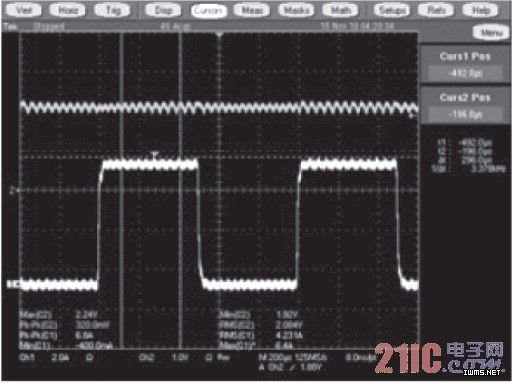

  图7 为电路输出的2V/6A 脉冲,图中上边是DC/DC输出电压波形,下边是脉冲输出电流波形,波形参数如图所示。

输出2V/6A脉冲

图7 输出2V/6A脉冲

  6、小结

  此电源的设计方法、结构、原理比较简单,通过合理的选用器件和PCB 布线、正确的运用调试方法,使电路设计得到了优化。选用的器件RT8105,其内嵌的MOSFET 场效应管驱动电路简化了外围电路的设计,内部集成的补偿电路减少了电路中元器件的数量;并且它的各种保护电路提高了器件的使用寿命和电路的安全性和稳定性。
