基于ADVISOR的电动汽车动力性能仿真分析
来源:本站整理  作者:佚名  2011-06-22 08:22:34



  3 整车动力性能仿真

  3.1 整车的技术参数

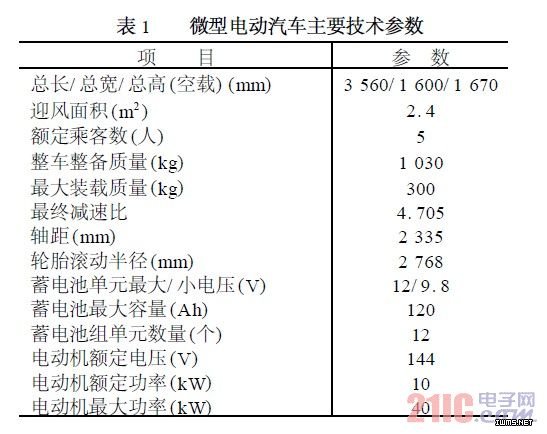

  改装后的微型电动汽车主要的技术参数如表1所示。

  3.2 循环工况的选择

  本文选择美国环境保护署EPA制订的城市道路循环UDDS(UrbanDynamometerDrivingSchedule)作为循环工况。其循环时间为1367s;行驶路程为11.99km;最高车速为91.25km/h;平均车速为31.51km/h;最大加速度为1.48m/s2;最大减速度为-1.48m/s2;空载时间为259s;停车次数为17。

  3.3 仿真结果

  根据以上技术参数,采用UDDS循环工况对已建立的整车仿真模型进行仿真,仿真结果分别如表2和图6所示。

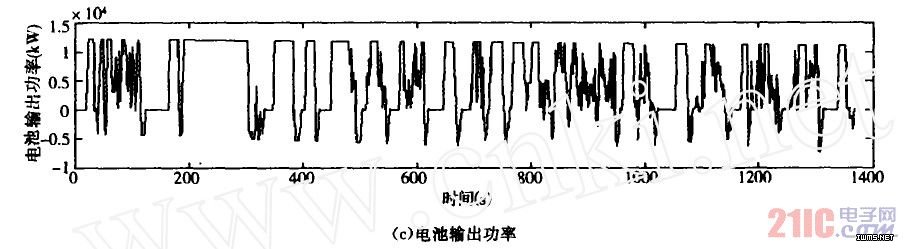

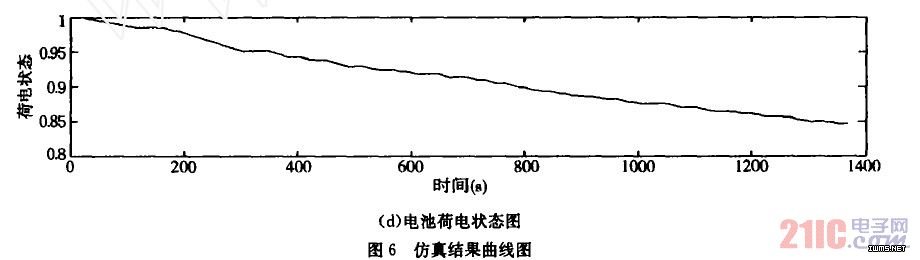

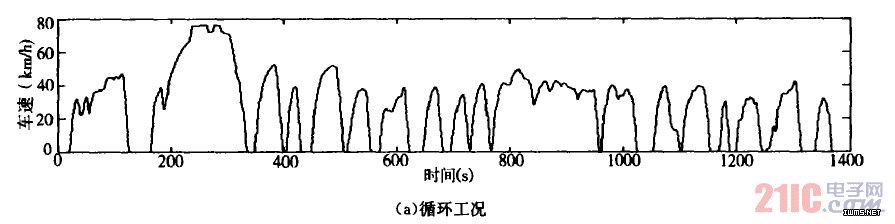

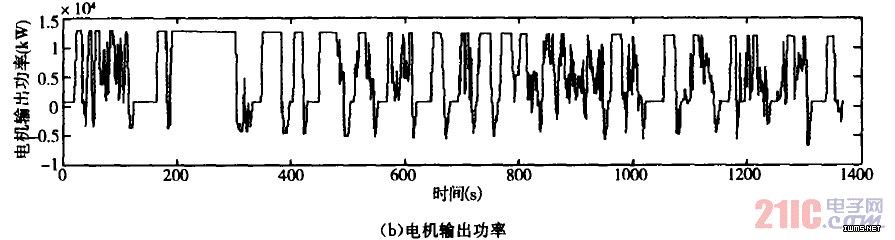

  图6(a)为整车车速随时间的变化,最高车速为76.2km/h,仿真结果显示实际车速能够很好地跟踪循环工况车速。图6(b)、(c)为电动机和蓄电池能量源的输出功率,整个驱动循环中电动机输出功率有正有负,负值反映了电动机工作在发电的状态下。蓄电池的输出功率也是有正有负,负的功率反映了蓄电池是工作在充电的状态。图6(d)为蓄电池的SOC值变化,曲折的曲线表明,车辆在频繁加减速的工作过程中,是可以回收能量给蓄电池充电的。

  4 结语

  通过对某微型燃油汽车底盘进行改装设计并利用ADVISOR仿真软件进行大量的仿真分析,说明该车的动力系统设计方案是实用、可行的。通过仿真分析可以看到,该电动汽车在行驶、加速、制动等方面都能够适应城市的交通状况,这对电动汽车研发和产业化具有重要的参考价值。
