该机所用开关电源为FSP205—4E01型（电路原理图见附图）。该电源主要由进线滤波器和交流220V整流滤波电路、主开关电源、副开关电源、PFC电路、二次电压形成电路、过流和过压保护电路等几大部分电路组成。该开关电源有三组输出电压：分别是+5V、5stb、+24V。

　　长虹LT52600液晶电视开关电源进线滤波器和交流220V整流滤波电路主要由LF1、CX1、CY2、CY1、LF2、R1、R2、RD1、L1、c2组成。

    　副开关电源

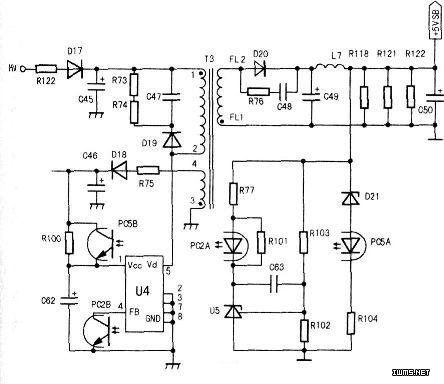

　　副开关电源的作用是为整机控制系统电路提供待机和正常工作所需要的电源电压。副开关电源主要由u4、T3、U5、PC2等元件组成，相关电路见右图。

　　副开关电源的振荡和脉冲放大电路：该电路由集成块U4（NCP1013）内部相关电路和集成块（5）脚外部相关电路组成。U4是一块准谐振PWM控制器，工作在临界（准谐振）模式，内置过载、过压保护电路，稳压调整采用电流模式控制，能根据负载自动调整输出脉冲的占空比。

　　U4（1）脚为电源供电端，（4）脚为反馈控制信号输入端，（5）脚为MOS管漏极和启动电源连接端。加在集成块U4（1）脚的电源电压有两路：一路来自集成块内部恒流源电路；另一路来自由D18、C46组成的整流滤波电路。

　　电源开关接通瞬间，交流220V整流滤波电路输出的约300V左右的脉动直流电压经二极管D31、D17和开关变压器T3的（1）～（2）绕组加到U4的（5）脚，进入集成块内部电路后分为两路：一路加到内部MOS开关管的漏极，另一路经集成块内部的恒流源充电电路向（1）脚外接电容C46进行充电，当C46上充得的电压达到7.5V以上时，内部的准谐振电路启动进入振荡状态，产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部相关电路（激励脉冲形成和驱动等电路）处理后直接输往内部MOS开关管的控制极。MOS开关管在驱动电路输出的脉冲信号作用下，进入开关工作状态，在漏极和源极之间形成变化电流。

　　该变化电流流过开关变压器T3的（1）～（2）绕组，在（10～（2）绕组中产生周期性的变化磁场，此变化磁场通过变压器T3的互感作用，在开关变压器的次级产生感应电压。

　　开关变压器T3次级（FL1）～（FL2）绕组的感应电压，经由D20、C49、L7等元件组成的整流滤波电路整流滤波后，得到+5VSB直流电压，通过接口电路CNS1送往信号处理板上控制系统电路，作为电视机工作在待机状态时，控制系统电路的工作电压。

　　开关变压器T3（3）～（4）绕组感应的脉冲电压经由D18、C46组成的整流滤波电路整流滤波后，得到约16.9V的直流电压分两路输出：一路经R100加到集成块U4的（1）脚，作为U4稳定工作状态下的电源电压；另一路加到Q12的集电极，作为Q12的工作电压。

　　副开关电源的稳压电路：该电路主要由集成块u4内部相关电路和PC2、U5、R102、R103等元件组成。其中，PC2为光耦合器。U5为误差放大器，R102、R103为取样电阻。集成块L34（4）脚为稳压调整控制电压输入端，控制（4）脚输出电流的大小，就可对开关电源振荡电路的工作状态（脉冲占空比）进行调整，实现开关电源输出电压稳定。稳压电路的稳压过程与普通CRT彩电中的稳压电路相同。

　　过压和过载保护电路：副开关电源中的过压保护电路由D21、PC5A、R104组成。电视机正常工作时，由于开关电源输出电压没有超过稳压电路的稳压范围，所以过压保护电路不工作。相当于该部分电路从电路中断开。当开关电源输出电压升高到超过开关电源设定的稳压范围时，D21击穿。PC5A导通。PC5A导通后，U4（1）脚输入电流增大，当（1）脚输入电流增大到超过允许值时，内部过压保护电路启动进入工作状态，输出控制电压使内部驱动放大电路停止工作。从而实现副开关电源的过压保护。

　　过载保护是通过对反馈环节工作情况的监测来确定开关电源输出端是否出现过载的。当开关电源输出端上的负载出现短路故障导致过载时，开关电源输出端的电压必然会下降，使开关电源中的稳压电路停止工作，即稳压电路中的U5、PC2停止工作，集成块U4（4）脚电压上升，升高的电压经集成块内部的比较放大电路处理后形成控制电压输往驱动脉冲形成电路使其停止工作。开关电源进入过载保护后，只有故障排除或消失才能重新启动进入正常工作模式。
