主开关电源和PFC电路启动供电电路

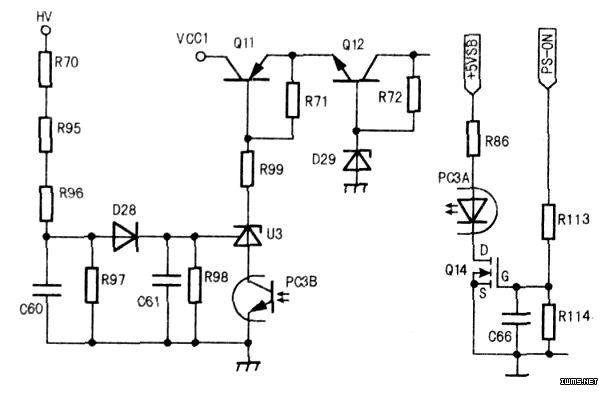

　　主开关电源和PFC电路的启动供电电路主要由Q11、Q12、U3、D29和PC3等元件组成，相关见下图，Q12、D29组成单管稳压电路，Q11、U3、PC3、D28组成受控稳压电路。
　　
　　电视机工作在待机状态时，信号处理板上的控制系统电路输出的开/待机（PS-ON）控制电压为低电平“O”V，Q14因基极无偏置电压截止。Q14截止后，光耦合器Pc3截止。U3的K—A极之间无电流回路，U3截止，此时Q11基极为高电平，Q11截止，集电极无电压输出，主开关电源和pFc电路中的激励脉冲形成电路（由集成块L65991）、UCC28051组成）因无启动供电电压不工作，无激励脉冲输出。这说明电视机处于待机状态时，主开关电源和PFC电路是不工作的。

　　用遥控器或本机键开机后，信号处理电路输出的开/待机控制电压由低电平“OV”变为高电平“5.1V”，Q14、PC3均由截止转为饱和导通，PC3饱和导通后，U3的（A）脚通过PC3次级接地。U3启动进入工作状态，Q11基极由高电平变为低电平，Q11导通。单管稳压器Q12射极输出的电压经Q11的“集电极一发射极”后分为两路：一路送往PFC电路中的集成块U1（UCC28051）的（8）脚，另一路输往主开关电源中的集成块IC1（L6599D）的（12）脚，作为PFC电路和主开关电源的启动电压。

　　PFC电路

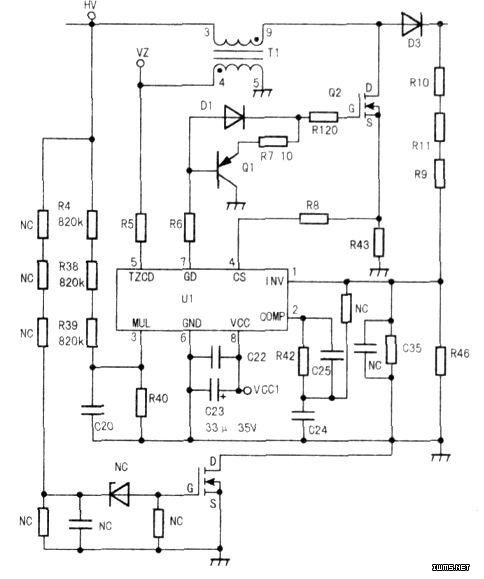

　　PFC电路主要由T1、Q1、Q2和集成块U1（UCC228051）等元件组成，相关电路见下图。集成块U1为PFC专用集成电路，该集成块内部由多个模块电路组成。

　　设计有过流、过压、过载等保护电路。变压器T1为储能电感，Q1既是激励脉冲放大管，又是灌流回路的放电管，Q2为开关管。用遥控器或本机键开机后，当PFC启动电压供电电路Q11输出的+13.2V电压加到集成块U1的（8）脚时，集成块内部的脉冲振荡电路启动进入振荡状态，产生的振荡脉冲信号经集成块内部相关电路处理和放大后从集成块（7）脚输出加到Q1的基极，经Q1放大后从发射极输出经电阻R7加到MOS开关管Q2的控制级，对Q2的工作状态进行控制。Q2在激励脉冲控制下工作于开关状态，在“漏一源”极间形成变化的电流。Q2导通时变化的电流在在T1上形成左正右负的感应电压。Q2截止后，在T1两端形成右正左负的电压。此时，220V桥式整流电路输出的脉动电压+T1两端的脉冲电压经D3、c3组成的整流滤波电路整流滤波后。在c3两端得到约400V的直流电压。作为主开关电源中开关管的工作电压。

　　U1（3）脚外接电阻R38、R39、R40为取样电阻，该三只电阻组成的电路对桥式整流滤波电路输出电压进行取样，（3）脚输入电流的大小直接反映了交流220V电压的变化情况。（3）脚输入电流与交流220V电压的变化成正比，交流220V电压愈低，（3）脚输入电流愈小。（3）脚输入电流的变化量经集成块内部电路处理后形成控制信号加到振荡电路上，通过对振荡器输出脉冲的占空比的控制。控制开关管Q2的导通时间，使电容c3正极上的电压保持恒定，不受市电波动的影响。

　　u1（1）脚外接电阻R9、R10、R11、R45组成的电路对c3正极上的电压进行取样，该部分电路的作用与（3）脚外电路中的电阻组成的电路相同。通过对c3正极上的电压的取样实现电容c3正极上的电压稳定。

　　u1（4）脚为过流检测控制输入端，内接过流检测电路。

　　（4）脚输入的过流检测信号来自开关管Q2的栅极，该部分电路的工作原理与CRT彩电开关电源中的过流检测电路完全相同。

　　u1（5）脚为过零检测控制信号输入端，内接过零检测电路。过零检测输入信号来自储能电感的次级。
