1 引言
目前，市场上的电饭煲大部分采用机械式或者是采用固定功率的方式加热，能源利用率低，功能单一，难以满足人们日益增长的生活需求。因此，开发功能齐全，安 全可靠的微电脑电饭煲是非常用必要的。电饭煲从机械式原理到现在的智能电饭煲，期间经历了很多的阶段。电饭煲发挥高新技术上风，以美味炊煮为主导，使产品 更加丰富与时尚化，现已形成微电脑、电脑与机械三大类型、十大不同款式。机械电饭煲固然价格方面体现它的上风之外，其他方面就很难满足人们对现代生活高品 质的需求。微电脑或电脑控制的智能电饭煲符合现代人的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部由电脑自动控 制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒久美观，所有的这些特点符合现代人的省时、省力、耐用的观念。

本文主要先容利用SPMC65P2404A芯片来对电饭煲的过程进行控制，SPMC65P2404A是凌阳公司的8位元单片机，最高工作频率为8MHz， 工作电压2.5V~5V，有192字节的RAM和4K字节的OTP ROM，有23个可编程IO口，8通道10位A/D转换器，2通道8位定时/计数器，2通道16位定时/计数器，1个12位PWM输出口，有低电压、上 电、看门狗、外部信号、错误地址复位，并且有一个蜂叫器输出口。

2 总体方案先容

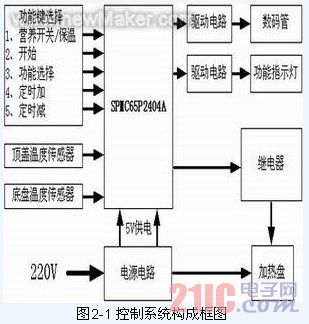

利用凌阳8位MCU设计的智能电饭煲控制系统原理框图如图2-1所示，通过按键来选择功能模式、显示电路完成显示当前状态和定时时间；通过温度传感器来对 温度进行采样；通过MCU的控制终极实现对继电器的控制，从而来控制对加热盘的加热与否，电源部分完成对单片机系统和外围电路提供5V电源，并且对加热盘 进行加热。
