1 电网电压检测、高压检测保护电路

　　电网电压检测、高压检测保护电路原理如图1 所示。

该输入电压与电网电压成正比，单片机以此电压为依据，与内部设定值进行比较，判断工作电压是否在其允许值范围内。若超过允许值范围，则关断IGBT 管驱动输出信号，即关机，从而起到过压或欠压保护的作用。

R001、R305、R306 串联后在IGBT 管的c 极采样，其分压值送至单片机IC01 的辊輶讹脚。单片机以此电压为依据，与内部设定值进行比较，判断IGBT 管的c 极电压是否超高。若超高，则限制IGBT 管的导通时间，令IGBT 管驱动信号的高电平变窄，IGBT 管的导通时间变短，使IGBT 管的c 极电压变低，从而起到过压保护的作用。

　　2 电压、电流浪涌保护电路

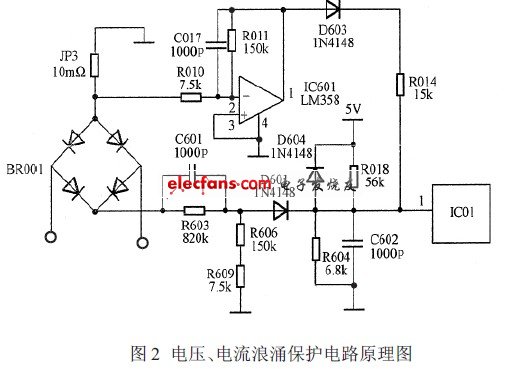

　　电磁炉电压、电流浪涌保护电路原理如图2 所示。

当电网中有浪涌脉冲干扰时，经C601 直接耦合，再经R606、R609 分压，D601 整流后，送至单片机IC01 的①脚，单片机关闭IGBT 管驱动信号，IGBT 管截止。其中，C602 为高频旁路电容，D604 为钳位二极管，主要作用是为了防止送至单片机的浪涌取样电压过高而烧毁单片机。当电网中有电流型浪涌脉冲时，康铜丝产生较高的浪涌脉冲（相对GND 是负电压），此脉冲经R010、R011 分压，送至运放IC601 的②脚，运放的③脚为基准参考电压。

　　3 上电延时保护电路

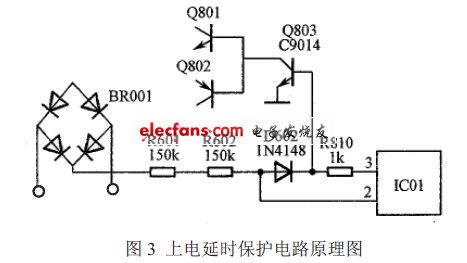

　　上电延时保护电路原理如图3 所示。

　　上电保护电路主要由R601、R602、D602、R810、Q803等组成。当插上电源后，+310 V 电压经R601、R602 降压，D602 整流后，使Q803 导通，使得Q801 的基极电压为低电平，IGBT 管截止，从而保护IGBT 管。

　　4 电流检测保护及检锅电路

当电流从IGBT 管的e 极（GND）经康铜丝流回整流桥的“-”端时，在康铜丝上产生相对GND 的负电压，电压经由R012、C012、R016、IC601 构成的反相放大器放大，再经R017、VR1、R013 分压后输入单片机IC01的辊輴讹脚进行处理，输入单片机的电压与流过康铜丝的电流成正比。
