作用：判断炉面上是否放有符合要求的锅具。若有、则MCU输出正常的PWM脉冲，让整机正常工作。否则，机内发出报警音或显示故障代码。

　　特点：检锅方式主要有千种：一是通过电流互感I:苦检测电流大小(有锅时，电流较大)；二是采用脉冲计数方式(有锅时，由于线闸中的能量被锅吸收，故谐振时间短，脉冲个数少)；三是将前两种方式相结合进行判断。无论何种方式，其电路输出端均与单片机PAN端相连。通常，电路板上或图纸上标注有“PAN”字样。

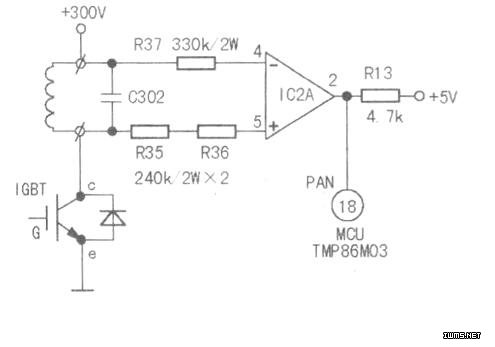

　　原理简析：检锅电路由电压比较器IC2A的(4)、(5)、（2）脚及其外围元件组成，如图所示。振荡波形通过电阻分压送到电压比较器IC2A的(4)、(5)脚，在输出端（2）脚会产生脉冲，主控芯片对此脉冲计数，若脉冲数大于9个认为未放锅；若小于5个则认为已放上铁质锅具。另外，电流检测电路也会通过电流的检测来判断是否放有符合要求的锅具。当检测到电流大于2A时，认为有锅；否则认为无锅。

　　提示：在采用同步振荡方式的电磁炉中，PAN端常与同步电路的输出端相连，这样既能接收发热线图两端的脉冲，又能在检锅时发出检锅脉冲，作为振荡电路的起振信号。
