该电源板电路原理图见附图。220V市电经FU501EMI电路（L502、C502、R501、R502、L501等组成的干扰滤波电路）滤除来自电源的抗干扰信号后，由D501桥式整流，得到峰值近310V的脉动直流。C509、C510滤除脉动电压尖峰。然后进入功率因数校正电路，L504、V501、D503、C514组成L、C、D升压开关电路。在N5011653A的控制下组成升压式功率因数校正电路（称PFC电路），最后在C514两端输出稳定的400V直流电压。
在待机状态、整机功耗极少，PFC电路失去意义。电路中将D501整流输出脉动电压、经L503、C509、C510组成电流负载π形滤波器，得到310V直流电压送入5V振荡ICN502（A6159M）（5）脚（启动脚）作为启动电压；另一路经变压器T502（6）～（1）绕组加到N502（7）、（8）脚（IC内部开关管的D极），N502启动工作振荡开始后，T502（3）、（4）脚与（1）、（6）脚产生的互感电动势经D5119整流、C531（47μF/25V）滤波后分两路，一路经R528（贴片10Ω）到V504的发射极（18.3V），再经R5311（贴片4.7kΩ）给V504的b极供电（18.2V）；另一路经R524分压给5V振荡N502（2）脚（VCC）提供稳定的工作电压。N502进入稳压工作状态，通过T502的互感作用在次级产生感应脉冲电压。其（10）脚输出的脉冲电压，经D512整流、C536（1000μF/16V）滤波后在X509（9）脚输出5V的待机电压。N508（LM431A）、光耦N504（P421）等构成5V待机稳压反馈环路，将5V待机电压的变化情况通过N508（LM431A）加到N504的初级上，通过改变N504（P421）（3）、（4）脚IC电流的大小，改变N501内部振荡电路的脉冲占空比，来改变N502（4）脚内部开关管的导通时间，从而调节输出电压的高低，达到稳压的目的。HU系列产品电源板常见故障及易损件见下表。
| 位号 | 故障现象 | 元件规格 |
| V50l短路 | 三无(保险丝烧断) | F21 NM50N |
| D501短路 | 三无(保险丝烧断) | U15K 80R |
| V502、V503 | 三无(保险丝烧断) | 13N50C |
| 短路 | ||
| C514击穿 | 三无(保险丝烧断) | 1 50μF／450V |
| R506开路 | 三无(二次开机后烧保险丝) | 2．7kΩ(32HU产品)：2 2kΩ(27HU／37HU)产品 |
| D512开路 | 不开机(红灯个亮，无5V输出) | SK36B |
| N502失效 | 不开机(红灯不亮，无5V输出) | A6159M |
| C535失效 | 不开机(红灯亮，5V偏低) | 100nF |
| D509失效 | 不开机(红灯亮，5V偏低) | FR105 |
| N504失效 | 不开机(红灯亮，5V偏低) | P421 |
| N503失效 | 三无(无24V输出) | L6599D |
| C530击穿 | 三无(无24V输出) | 22nF／630V |
| C516击穿 | 三无(无24V输出) | 100nF |
| N507击穿 | 三无(24V输出偏低) | LM431A |
| C534击穿 | 三无(24V输出偏低) | 100nF |
| C519击穿 | 三无(24V输出跳动) | 470pF |
| N505击穿 | 三无(24V往下掉) | P421 |
| R550开路 | 不搜台(无32V调谐电压) | 47Ω／0．25W |
| V504短路 | 自动开机 | MMBT2707A(b、e极击穿) |
| N501失效 | 三无(PFC不工作) | 1653A |
插座X509（11）脚为启动控制脚（高电平开机）。当（11）脚接收到CPU发出的高电平信号时，V505（MMBT3904）导通，使光耦（1）、（2）脚发光，（3）、（4）脚IC电流增大，V504（MMBT2707A）的b极电压被拉低导通。V504导通后电流分两路，一路经R512（贴片10Ω）分压，C512（贴片1μF）滤波，D506（16V）稳压后，为PFC振荡ICN501（1653A）（8）脚（Vcc供电脚）提供16V的工作电压。N501起振，IC内部从N501（7）脚输出PFC驱动脉冲，推动开关管V501工作，从而使主滤波电容C514（150μF/4510V）得到约390V的电压；另一路经R514（贴片30Ω）分压；C525（47μF/25V）、C524（贴片0.1μF）滤波，D507（15V）稳压后，为24V振荡ICN503（L6599D）（12）脚（Vcc）提供15V的工作电压。N503起振后，IC内部PWM电路开始工作，从（11）、（15）脚分别输出低端MOS驱动脉冲和高端MOS驱动脉冲，控制开关管V503、V502工作。由N503、T501绕组的电路进入稳定工作状态后。变压器T501（15）、（16）脚输出的脉冲电压，经D514、D515整流，C538（2200μF/35V）滤波后，在X505（1）～（5）脚输出24V电压（X505的（6）～（10）脚接地，（11）脚BK。（12）脚BR，（13）脚SEL）；T501（9）、（10）脚输出的脉冲电压，经D516整流，C541（10000μF/16V）滤波后，在X509（5）、（6）脚输出12V电压，经N512（7809）稳压后在X509（1）脚输出9V电压；T501（11）、（12）脚输出的脉冲电压。经D517整流、C543（1000μF/35V）、L508（L050）、C551（贴片100nF）滤波后，在X508（1）～（3）脚输出24V（X508的（3）～（5）脚接地）电压。
N507（LM431）、光耦N505（P421）等元件组成24V主供电的稳压电路。24V电压的变化情况经过N508（LM431A）、N505（P421）加到N503（4）脚，通过改变IcN503（4）脚（最小振荡频率设置）的外部电压，调整Ic内部的振荡频率，起到调节输出电压高低的作用。
该开关电源还产生高电平调谐器所需要的+32V调谐电压。当电视机二次开机后X509（11）脚高电平分别经R572、R573（贴片10011）降压后为V509、V510提供0.7V的导通电压，V509导通，V506导通。V506导通后在X511（5）脚和X509（3）脚分别输出5V电压，此时V510导通，随之V508也导通。其输出电压经C549（10μF/50V）滤波，N511 （μPC574）稳压后在X511（6）脚输出32V的调谐电压（此部分电路中设置V509、V510、V506、V508在开机后才导通的主要目的，是为了使待机功耗达到最小）。

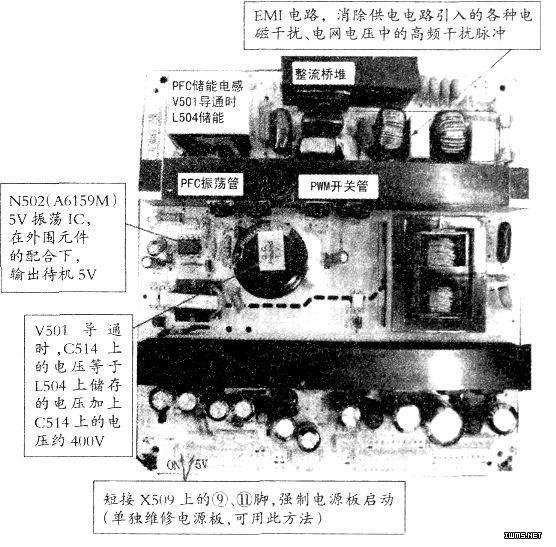

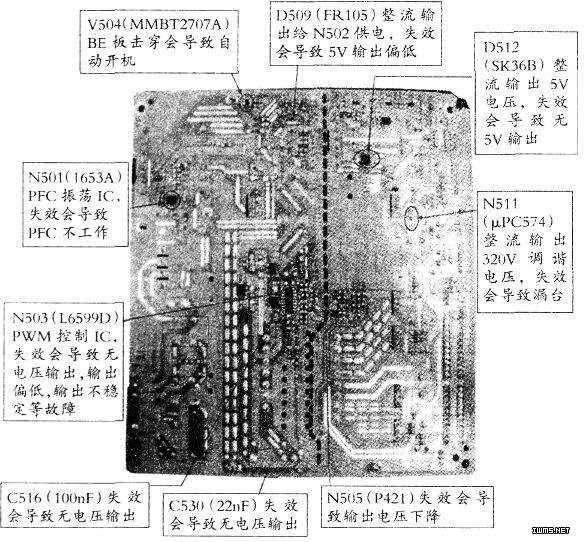

电源板主要元器件位置实物见上图，印制板见下图，
