一、电源及保护电路工作原理

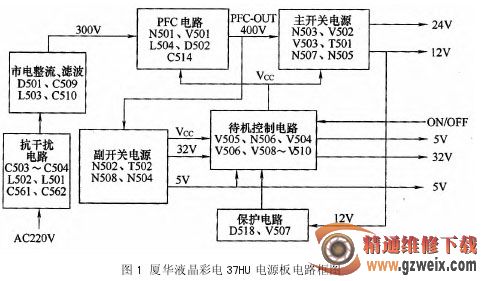

厦华 37HU 电源板电路框图如图 1 所示。该电源分为三部分：一是以厚膜电路 N502(STR-A6159M)核心组成的副开关电源，为主板上微处理器控制系统提供 5 V、32 V供电，同时为功率因数校正（PFC）电路和主开关电源驱动控制 PWM（脉宽调制）电路提供 18 V 左右 的 VCC工 作 电压；二是以驱动控制电路 N501(NCPl653A)和MOSFET(开关管)V501 为核心组成的 PFC电路，矫正后为主开关电源提供约 400 V 的工作电压；三是以驱动控制电路 N503(L6599D)和 MOS-FET(开关管)V502、V503为核心组成的主开关电源，为负载电路提供+12 V、+24 V、+9 V 的电压。待机时，一是切断 PFC 电路和主开关电源 VCC供电的方式，主开关电源停止工作；二是切断副电源为主电路板提供的 5 V 和 32 V 供电。

该电源板在主开关电源一次电路依托驱动控制电路 N503 的保护功能，设有欠电压、过电流保护电路，在“二次”侧设有以 D518、V507 为核心组成的过电压保护电路，当主电源输出的 12 V 电压过电压时，保护电路启动，迫使待机控制电路动作，切断 PFC 电路和主开关电源 VCC供电。

1. 副开关电源

厦华 37HU 电源板中副开关电源电路如图 2 所示。由厚膜电路 N502、开关变压器 T502、取样误差放大电路 N508(LN43lA)、光电耦合器 N504 等元器件组成。副开关电源变压器 T502 在冷端和热端有两组电压输出：一是在冷接地端输出 +5 V 和 +32 V 电压，为主板上的微处理器控制系统供电；二是在热接地端有一组电压输出，不但为副电源N502稳压电路提供工作电压，还为 PFC 和 PWM 振驱动控制电路提供 18 V 的 VCC工作电压。

（1）STR-A6159M简介

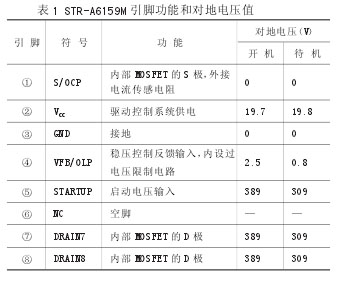

N502(STR-A6159M)是三肯公司开发的 A61XX 系列低功耗离线式开关电源厚膜电路之一，内含一个 PWM 控制器和MOSFET(开关管)。可工作于电流控制模式和自动实现待机状态的 PFC 占空比控制模式，具有固定 8 μs关断时间和可变导通时间，开关频率在 63～120 kHz 之间随负载电流自动改变；具有自动轻载待机功能，自动偏置功能，设有 600 V 高压电流源，对市电整流电压直接输入后进行恒流，以提高电源的总效率等。内置高反压开关管，具有负温度系数特性，防止“二次”击穿。内设过电流、过电压、过载保护电路。N502 引脚功能和在厦华液晶彩电 37HU 电源板应用时的对地电压值，见表1 所示。

2. 启动工作过程

220 V电压经熔丝管 FU501 后，由 C503、L502、C501、C504、C502、L501、C561、C562 组成交流抗干扰电路，滤除市电中的高频干扰信号，通过限流电阻 RT501 送到 D501整流，经 C509、L503、C510 滤波，产生约 300 V 的脉动直流电压，再经 PFC 电感 D504、二极管 D502 向滤波电容C514 充电，产生约 300 V 的 PFC-OUT 直流电压，PFC电路工作后，上升到400V左右，为副开关电源和主开关电源供电。

PFC—OUT 直流电压：一是通过开关变压器 T502一次绕组的 1 端加到 N502 的⑦、⑧脚，为内部开关管的 D 极提供电源；二是绕组的⑥端接到副开关电源控制电路 N502 的⑤脚，为 N502 提供启动电压，副电源启动工作，产生激励脉冲，驱动内部开关管工作于开关状态，在 T502 的各个绕组产生感应电压。

副开关电源开始工作后，副开关变压器 T502 绕组的③～④端（热接地端）感应到的脉动电压，经 D509 整流、C531(47 μF/50 V)滤波，一路经 R524 送到 N502的②脚，作为副开关电源控制电路 N502 的工作电源，N502 于是进入正常的持续工作；另一路送到待机控制电路 V504 的 e 极，受待机控制电路的控制，为 PFC 驱动电路 N501 和主电源驱动电路 N503 提供 VCC工作电压。
