这是一个AVR DDS信号发生器V2.0新的实施,已经在scienceprog.com出版。 很明显,对于原原理图和固件完全归功于它的原创者。这里呈现的是一个不同的PCB,结构紧凑,单只通孔,便于建筑构件片面的。函数发生器有两个BNC输出:为高速[1到8 MHz]一平方信号(BNC1)和DDS的信号(BNC2)另一个。偏移和幅度可以用两个调节电位器:在+5 V至- 5V(POT1)和0至10V(POT2)范围幅度范围偏移。向上和向下箭头按钮用于改变函数的类型(正弦,三角等),而左,右箭头按钮用于改变频率值。还有一个改变频率步进单独的菜单。当中间按钮按下时,产生的信号启动。示意图

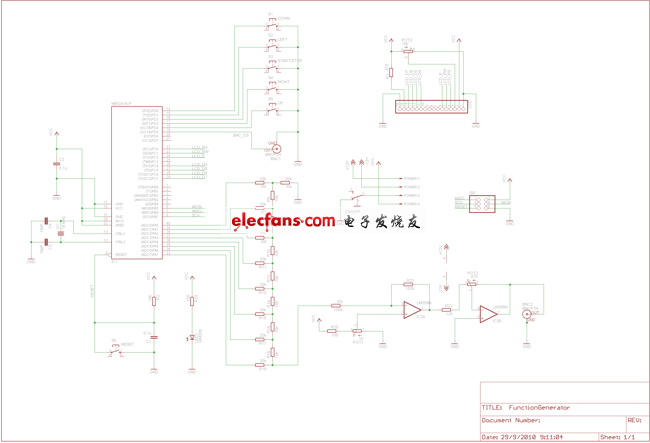

EAGLE示意图(仅一个状态LED和开/关开关上架)

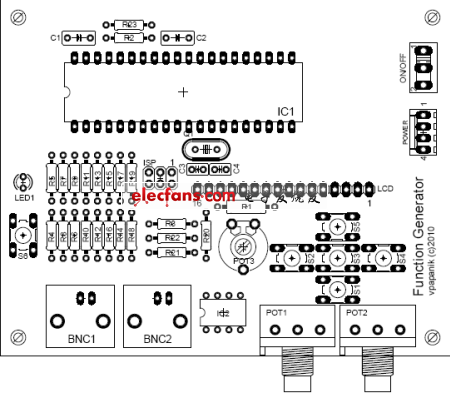

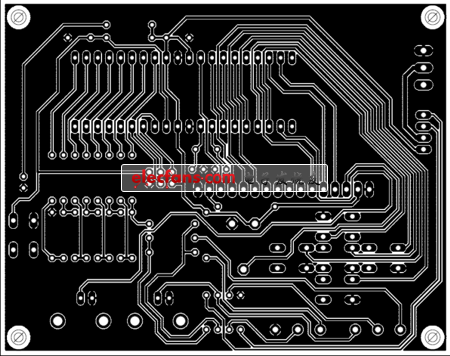

PCB
