式中：c是光速；f为谐振频率；&epSILon;r是介质的介电常数。
    计算上层贴片的边长涉及到厚度为1mm的空气层，可按式(2)计算从上层贴片到接地板之间包括空气层和两层介质的等效介电常数(εe=1．83)，再用εe替换(1)式中的εr，从而计算出上层贴片的边长L2为49．4mm。

    式中：i表示介质的层数；hi是第i层介质的厚度；εri是第i层介质的介电常数。

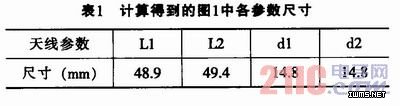

    经计算，可得出图1中各参数的初始尺寸，见表1。

2 仿真结果分析
    对表1中给出的各参数的计算值可用仿真软件HF-SS作进一步的优化，以便在所要求的设计频段内(发射频段：2．025GHz～2．120GHz，接收频段：2．2GHz～2．3GHz)得到最好的反射损耗S11参数曲线，图2所示是反射损耗S11和端口隔离S12参数的仿真曲线。
    由图2可见，在所设计的频段内，反射损耗最大值也在-6dB左右，大部分都在-10dB以下，即S11小于-6dB的阻抗带宽在发射频段为1．96 GHz～2．13GHz，在接收频段为2．22GHz～2．31GHz，计算其相对值在发射频段和接收频段分别达到8．2％和4％，此时两端口的隔离参数曲线也都处于-20dB以下，可见端口隔离良好。另外，由于两端口分别是垂直极化端口和水平极化端口，故也说明极化隔离良好。
