摘要：给出了一种收发分频双线极化层叠型微带贴片天线的设计方法，利用双层贴片谐振于不同的频率来实现双频，通过在贴片的相互垂直方向上馈电来实现双线极化，从而在收发频段上实现双线极化。本设计采用HFSS电磁仿真软件对该天线模型进行优化，获得了在2．03GHz和2．28GHz的两个谐振峰值，可在发射频段和接收频段分别达到8．2％和4％的阻抗带宽。
关键词：双频；双线极化；层叠微带天线

    引言
    近年来，随着通信信息容量的不断增大，天线的研究正朝着多极化、多频段方向发展。双极化天线能发射或接收两个正交的电磁波，可在同一带宽内发射两种信号，因而有利于实现频率复用和收发一体，可将通信容量提高一倍。方形微带贴片天线以其良好的极化特性和微带天线本身具有的结构小、重量轻、易与有源电路集成一体化等优点而成为研究的重点。微带天线是在带导体接地板的介质基片上贴加导体薄片构成，其辐射由微带天线边沿和地板之间的边缘场产生。微带天线具有重量轻，体积小，剖面低，易于共形和易于组阵等诸多优点，因而在卫星通信、导弹遥测、雷达等领域得到了广泛应用。但是，微带天线也有其自身的缺点，比如，由于微带天线的谐振性，其频带较窄，因而限制了其进一步的应用和发展，为此，研究人员提出很多方法来拓宽微带天线的带宽，其中最具代表性的是附加寄生贴片和表面开槽的方
法。
    本文设计了一种具有层叠结构的双线极化方形微带贴片天线，该方法用探针对下层贴片进行馈电，并通过耦合作用激励上层寄生贴片，使微带天线谐振于两个谐振点，从而使天线可在两个频段上共达到12．2％的阻抗带宽，同时，通过给相互垂直方向上的两个端口正交馈电，还可以成功的实现双线极化。

    1 天线模型及参数设计

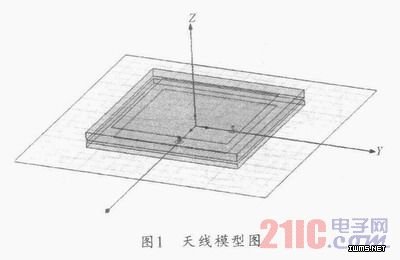

    本文给出的天线模型如图1所示。该模型采用正方形微带贴片，因为正方形微带贴片具有良好的极化辐射对称性且易于加工制造。天线通过两个端口的正交馈电来实现水平／垂直双极化辐射。由图1可见，该天线主要由金属底板、方形辐射贴片和方形寄生辐射元组成，两层辐射元均印制在边长为60mm的方形Rogers RT／duroid 5880(介电常数2．2，损耗角正切0．0009)介质板上，下层介质板高2mm，上层介质板高3mm，两层介质板之间用厚度为1mm的空气层隔开。两馈电点的位置均位于下层贴片的中心线上，其中port1位于x方向的中心线上，距离贴片中心距离为d1，port2位于y方向的中心线上，距离贴片中心距离为d2。

    设上下层贴片的初始谐振频率分别为2．07GHz和2．25GHz，则由式(1)可计算得到下层贴片的初始尺寸L1为48．9mm。
