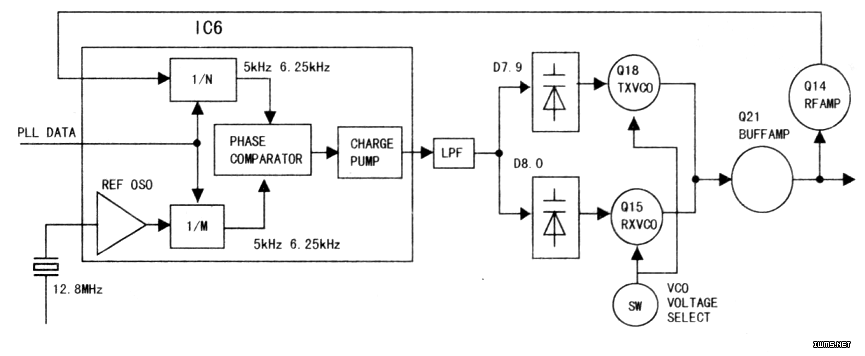

TK-388系列对讲机，是建伍公司生产的，工作在350MHz～37OMHz、370MHz～39OMHz频段，有32个频率合成的半双工信道，射频输出大功率为4W、小功率为1W的专业对讲机。该系列对讲机的接收第1本振信号和发射机的射频载波信号共用一锁相环（PLL），但接收和发射分别具有单独的压控振荡器（VCO），接收用压控振荡器以Q15为中心构成，发射用压控振荡器以Q18为中心构成。振荡信号通过Q21缓冲器，再经过Q14放大器放大后，反馈到IC6（LMX1511TMX）（6）脚。锁相环电路组成如上图所示。

　　IC6是包括了基准频率振荡器、两个分频器、相位比较器的PLL集成电路，输入的振荡信号经过按微处理器（IC1）指定的分频比分频成5kHz或6.25kHz信号；基准振荡信号分频后也产生5kHz或6.25kHz信号，两信号一起加到相位比较器进行相位比较，产生一个相位差信号，此相位差信号经电荷泵产生一个频率控制信号；该控制信号经无源低通滤波器（LPF）滤波后，加到VCO电路的变容二极管上控制其振荡频率。

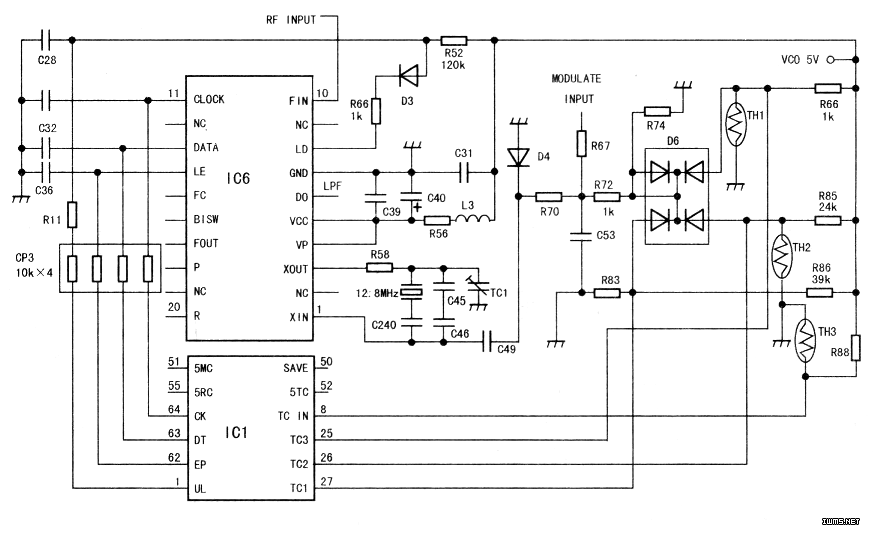

　　锁相环的基准信号是PLL集成电路IC6内部振荡电路产生的12.8MHz振荡信号。为了确保频率稳定，采用经过特性选择的12.8MHz晶体，并且采用温度补偿措施，温度补偿是通过改变加到变容二极管D4上的直流电压实现的；利用热敏电阻TH3的热敏特性感应周围的温度变化，感应信号加到IC1（CPU）的模拟端口，IC1判断温度后对TC1、TC2、TC3中的某一端施加电压，根据各点所在电路的热敏特性的不同产生相应的温度补偿值。其电路如下图所示。
