此机的收、发射频率为357.O25MHz，在同频状态下使用，故障现象是不能互相通话。用马可尼2955B综合测试仪测量它们的发射功率，一台为3.5W，一台为3.2W，输出功率正常；测它们的发射频率，一台为357.O248MHz，属正常误差范围；另一台为357.O762MHz；将综合测试仪信号源频率调至357.O25MHz，分别测试它们的接收情况，A机-12dB信号灵敏度为0.18μV，B机不接收，将测试仪频率设为357.O762MHz，B机-12dB信号灵敏度为0.21μV；分别发射DTMF（1），均有±3.8kHz调制信号，发射调制正常。通过以上测试可以确定，本故障是因B机实际工作频率与设定频率间相差51.2kHz；大于一个调频信道宽度25kHz，造成两台对讲机间无法通信。将B机进入编程状态，把它的频率设为356.975MHz，两台对讲机间能正常通话。进一步分析，故障点在频率合成电路。

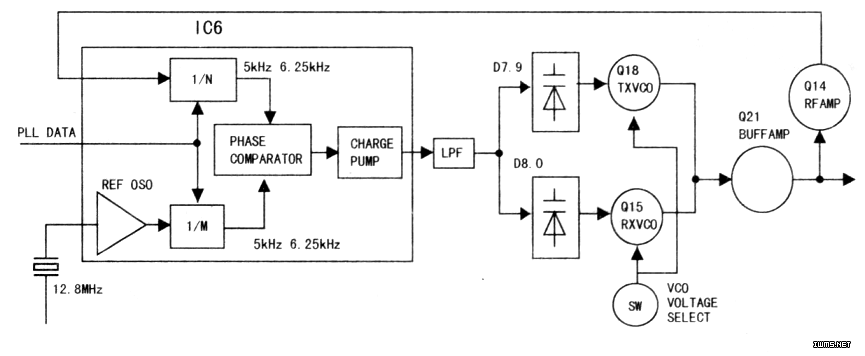

　　锁相环电路原理与组成TK-388系列对讲机，是建伍公司生产的，工作在350MHz～37OMHz、370MHz～39OMHz频段，有32个频率合成的半双工信道，射频输出大功率为4W、小功率为1W的专业对讲机。该系列对讲机的接收第1本振信号和发射机的射频载波信号共用一锁相环（PLL），但接收和发射分别具有单独的压控振荡器（VCO），接收用压控振荡器以Q15为中心构成，发射用压控振荡器以Q18为中心构成。振荡信号通过Q21缓冲器，再经过Q14放大器放大后，反馈到IC6（LMX1511TMX）（6）脚。锁相环电路组成如上图所示。

　　IC6是包括了基准频率振荡器、两个分频器、相位比较器的PLL集成电路，输入的振荡信号经过按微处理器（IC1）指定的分频比分频成5kHz或6.25kHz信号；基准振荡信号分频后也产生5kHz或6.25kHz信号，两信号一起加到相位比较器进行相位比较，产生一个相位差信号，此相位差信号经电荷泵产生一个频率控制信号；该控制信号经无源低通滤波器（LPF）滤波后，加到VCO电路的变容二极管上控制其振荡频率。

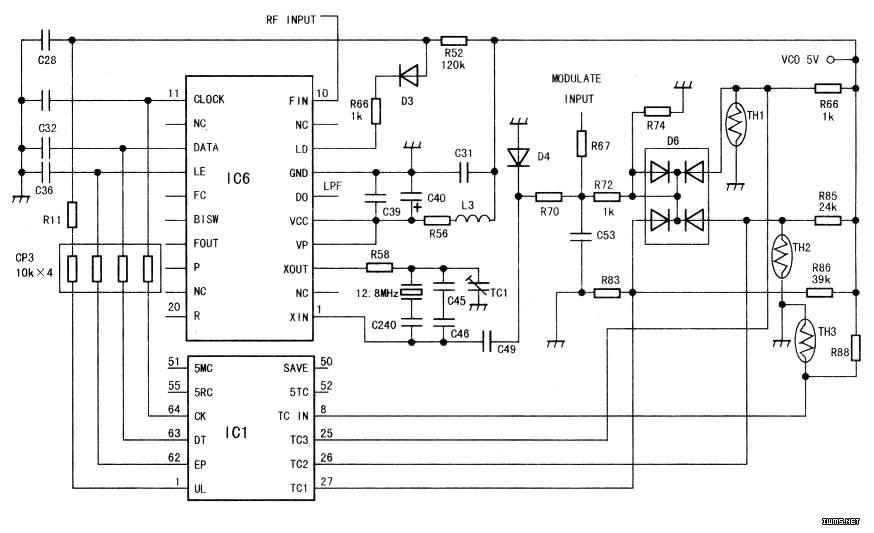

　　锁相环的基准信号是PLL集成电路IC6内部振荡电路产生的12.8MHz振荡信号。为了确保频率稳定，采用经过特性选择的12.8MHz晶体，并且采用温度补偿措施，温度补偿是通过改变加到变容二极管D4上的直流电压实现的；利用热敏电阻TH3的热敏特性感应周围的温度变化，感应信号加到IC1（CPU）的模拟端口，IC1判断温度后对TC1、TC2、TC3中的某一端施加电压，根据各点所在电路的热敏特性的不同产生相应的温度补偿值。其电路如下图所示。

　　产生频漂的原因分析与故障排除
　　
　　在通常情况下，压控振荡电路振荡频率不准时，锁相环电路是要失锁的，TK-388对讲机的失锁表现是：打开电源或按发射键（PTT）时，对讲机发出一连串“嘟嘟”告普音，对讲机不能接收发射。造成这种现象的原因是，IC1（1）脚检测到IC6发出的失锁信号（UL）。当锁相环电路可以合成所工作频率时，UL为高电平（4.93V）：当锁相环电路不能合成所需工作频率时，发出失锁信号，UL为低电平（0.5V）；CPU收到失锁信号后，发出一连串“嘟嘟”告警音，提醒使用者。UL信号是IC6（8）脚送出的，经R66、D3、CP3、R11至IC1（1）脚，相关电路还有R52、VCO5V。

　　本机没有发出告音，说明压控振荡电路没有失锁：而且接收、发射频率同时漂移51.2kHz，问题在锁相环电路的基准频率部分：因基准频率不准，造成了收发频率同时漂移。为排除故障，我采取了失调整后代换的故障排除措施。
　　
　　1.调整12.8MHz晶体微调电容TC1，发射频率在需357.O701MHz至357.O82MHz间变化。

　　2.对调两台对讲机的相应12.8MHz晶体，若是由晶体频率漂移造成的，则频率漂移应随晶体的对调而转移到另一台对讲机上。经测试，问题依旧，并未因对调了晶体而改变；这说明频率漂移与晶体无关。三将两台对讲机的C45、C46、C49、C240贴片电容一一对调，问题依旧。

　　4.在对调TC1的过程中，焊下故障机的微调电容TC1后，发现有漏液现象，在故障机焊上另一台的电容后，测发射频率为457.O246MHz，测试接收，正常，频率漂移现象排除；这说明频率漂移是因微调电容TC1漏液，电容值改变造成的。TC1是一只5pF~3OpF可调电容。

　　该系列对讲机VCO电路质量稳定，故障率极低。如果对讲机实际的收发频率与设定的收发频率间存在偏差，偏差在15kHz内，可调TC1解决。
