1．2 磁感应天线
    磁感应天线又称为电小环天线，环形天线分为圆环和方环两种。本设计的电小环天线为圆环天线，且尺寸远小于波长，因此，相同面积的方环或圆环都具有相同的远场波瓣图。磁感应天线的场分量的计算式如下：

    与对偶极子天线相比，偶极子天线含有虚数因子，而环天线则没有，这说明了偶极子天线和环天线在相同的电流馈电下，所辐射的场在时间上正交，这也是两者的最大区别。因此，环天线适用于水平方式布置取向，而偶极子天线一般采取平行于z轴取向。这亦符合天线长度远小于波长的要求，即天线尺寸对波长趋近于零。表1所列是环天线与偶极子天线的远场比较。

1．3 组合天线

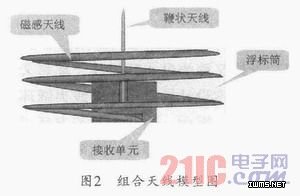

    由于接收天线位于浮标筒中，浮标筒在海浪和风向的作用下，容易改变其方向和位置，甚至会发生倾覆，因此，采用单一天线模式不能确保信号的可靠接收。故可利用鞭状天线和磁感天线的复合天线来增强信号的可靠接收。这样，无论哪个天线失灵(如发生鞭状天线的折断或者倾覆)，都可以利用另一个天线完成信号的接收。鞭状天线为垂直极化天线，可接收垂直极化分量的磁场；磁感天线为水平极化天线，可接收水平极化分量的磁场，这样，通过相互互补，两个天线就能很好地接收来自发射天线的全向波。组合天线的结构设计为磁感应天线布设于浮筒内壁上，呈水平方式；鞭状天线则布设于浮筒中央，垂直于磁感应天线。两天线采用同一馈电方式接收。图2为组合天线的设计模型。

    为了保证两个天线的独立接收，鞭状天线和磁感应天线需要增加绝缘材料以进行隔离，从而消除天线自带的寄生因素，防止信号串扰。组合天线的实际布设图如图3所示。图中导体即指鞭状天线和磁感应天线，两天线之间为绝缘材料。
