3 实验与仿真结果分析

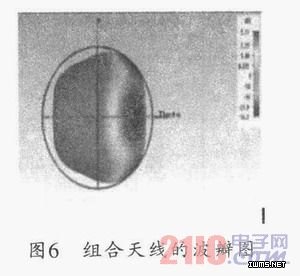

    综合系统实现后，可选择HFSS11软件对组合天线进行仿真，仿真结果表明，组合天线对无线电信号的接收能力很强，而且在天线旋转或者侧翻的情况下，仍能实现信号的可靠接收。天线在浮标桶截面为20cm时的波瓣图如图6所示。由图可知，组合天线在现场情况下，基本能达到系统要求，天线的方向性系数达到3．17，增益达到30dB。完全可满足系统的要求。

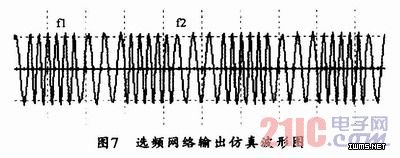

    通过对选频电路和高频放大电路进行CAD仿真可见，其发射系统采用2FSK调制方式，载波频率为1．8MHz。首先，由晶体振荡器产生频率为1．8MHz的中心频率f0，然后通过逻辑电路产生两个频率分别为f1=f0+2kHz、f2=f0-2kHz的载波，频偏△f=4kHz。指令数据序列可通过直接作用于其中一个载波进行调制，可以获得2FSK信号。通过在陆上100公里及海上300公里范围内的组合天线接收，其信号通过选频电路和高频放大电路后输出的仿真波形如图7所示。

4 结束语
    本文给出了一种通过组合天线接收无线电信号的接收系统设计方法。结合组合天线的优点，是可使天线接收系统工作在全天候状态，从而避免在恶劣天气环境下接收系统无法正常工作的缺陷。文中同时给出了信号的接收电路(包括选频网络及高频放大电路等)。
