负反馈在电子线路中有着非常广泛的应用，采用负反馈是以降低放大倍数为代价的，目的是为了改善放大电路的工作性能，如稳定放大倍数、改变输入和输出电阻、减少非线性失真、扩展通频带等，所以在实用放大器中几乎都引入负反馈。在以往的教学中发现，即使教师对负反馈的概念、反馈的类型等都做了全面的分析，但学生掌握得不够好。分析其原因，主要有以下几个方面。首先，因反馈类型较多，如串联、并联反馈；电流、电压反馈；直流、交流反馈及正、负反馈等不同类型的反馈，导致学生概念的混淆和理解的困难，即使通过上实验课，也因教学时间限制不可能将全部反馈类型都进行；其次，实验所需时间较长，加上仪器本身的缺陷，所采集到的数据量较少且误差较大，如用示波器对反馈电路中放大的信号波形简单采集，然后计算放大倍数、输入和输出电阻，其结果与理论值有较大偏差，效果不太理想。这几年我院将《电子技术基础》作为精品课程，按照“五个一流”的标准建设，探索教学改革之路，如应用EDA(电子设计自动化)软件Pro-tel、EWB等，特别是使用Multisim 2001及升级版Mul-tisim 7软件，作为教学和实验的一种辅助手段，由最初的创建电路图到现在的仿真实验及电路设计，取得了显著的教学效果。

      1 仿真电路

      Multisim 7软件用虚拟的元件搭建各种电路、用虚拟的仪表进行各种参数和性能的测试，在理论课的教学中，为了增加学生的感性认识，运用Multisim 7进行原理电路设计、电路功能测试，将信号发生器、波特图仪、示波器等仪器在屏幕上直观地显示出来，对电路进行直流工作点分析、交流分析、瞬态分析、灵敏度分析、温度扫描分析等，并即时显示电路的仿真结果。再通过实验课的亲自操作、观察现象、得出结论，使电路理论与实验现象紧密结合，学生对电子技术基础课程产生了极大的兴趣，增强了学习的主动性与积极性，分析问题与解决问题的能力有了较大提高，考试成绩比前几年也有了显著提高。本文以交流电压串联负反馈放大电路为例，用Multisim 7进行负反馈放大电路的研究。

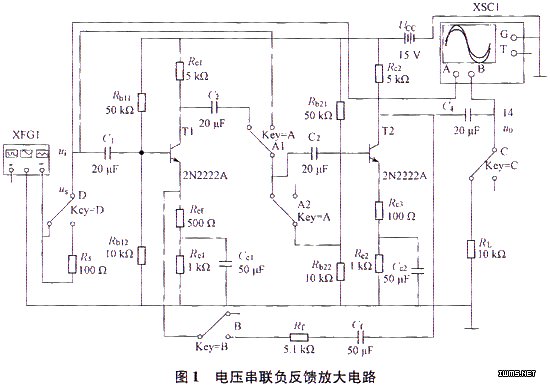

      首先在Multisim 7中创建仿真电路。进入Multi-sim 7仿真环境，从元件库中调用晶体管(2N2222A，默认值β=200、UBE=0.75 V)、电阻、电容、直流电源、开关等元件，从虚拟仪器工具栏中取出函数信号发生器、双踪示波器，创建仿真电路如图1所示。



      信号源没置频率1 kHz、幅值1 mV的正弦波；连接地线、节点等，在Options菜单中，打开参数Prefer-ences对话框，单击Show node names对所创建的电路的节点自动编号，其输出端节点为14，在图1中为了简化，使电路图清晰，删除了其余节点编号，至此电路图已创建。开关A向左扳，开关B打开时，为两级阻容耦合放大电路，开关B闭合时，为两级阻容耦合电压串联负反馈放大电路。

      首先，测两级的静态工作点，将信号源短接，用直流电流表、电压表分别测出基极、集电极电流及管压降，其值为IB1=5.63μA，IC1=1.2 mA，UCE1=7.13 V，IB2=7.58μA，IC2=1.6 mA，UCE2=5.18 V。开环和闭环时静态工作点相同。

      理论计算如下：

      可见，理论值与实验值基本相同。

      2 电压放大倍数

      将开关A、C向左扳，D向右扳，即RS串入电路，相当于信号源内阻。开关B打开(基本放大器)，启动仿真开关，在示波器Timebase区设置X轴的时基扫描时间，在Channel A和Channel B区分别设置A、B通道输入信号在Y轴的显示刻度。仿真结果见图2。



移动游标读出输出电压、输入电压的幅值，则开环时的电压放大倍数为Au=uo／uj=148.916 6；再将开关B闭合(负反馈放大器)，方法同上。其仿真结果见图3。



      因此，闭环电压放大倍数为：

      理论计算如下。

      1) 开环

式中：rbel=4.77 kΩ；rbe2=3.59 kΩ；RL1=RC1∥Rb21∥Rb22∥[rbe2+(1+β)Re3]=2.92kΩ；RL=RC2∥RL=3.33 kΩ。

因此，Au=Au1Au2=155.67。

2) 闭环
