　　4 系统结构和工作原理

　　4.1 系统的结构和功能

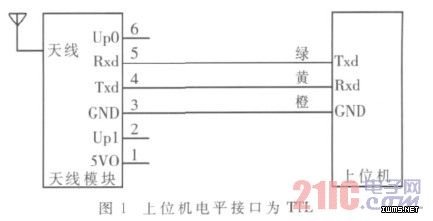

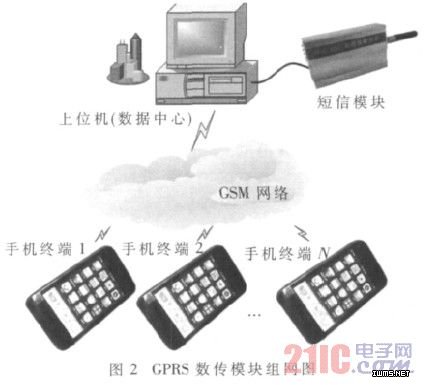

　　系统由外网和内网两部分组成。外网是由GPRS数传模块和PC组成，两者之间可通过TTLRS232RS485传输信息，该系统采用上位机电平接口为TTL，如图1所示。GPRS数传模块的组网如图2所示。

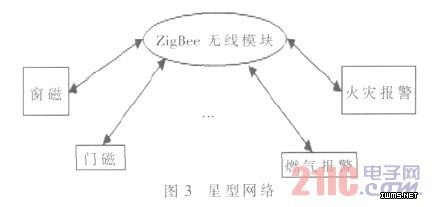

　　内网由PC机和ZigBee无线数据通信模块组成，它们之间通过串口连接。ZigBee网络由协调器、路由器和终端设备三部分组成。协调器和路由器称为全功能设备FFD，终端设备称为精简功能设备RFD。由于该系统设备比较简单，采用星型组网方式，将窗磁、门磁等看作终端设备，ZigBee无线模块为协调器，该系统结构简单，所以不需要路由器。如图3所示。
