智能家居安防的“左右护法”:GPRS和ZigBee
来源:本站整理  作者:佚名  2011-07-08 07:56:27



  该系统的控制流程如下:

  (1)用户通过外网GSM手机发送短信命令给GPRS数传模块DL6200,DL6200收到命令后,解释该命令。解释完后发给内网中ZigBee无线通信模块CC2430,由该模块把命令发给相应的终端设备,终端设备收到命令后作出相应的的动作。

  (2)终端设备收到命令后,一是作出相应的动作后向上层作出应答,二是把上层需要的数据通过CC2430模块传送给上层设备。上层设备收到终端设备的信息,通过DL6200以短信的形式发送到用户手机上。

  (3)当有中断响应时,如家中有小偷,触发了报警设备,该终端设备将第一时间向用户发送信息,以示报警。

  4.2 系统的硬件设计

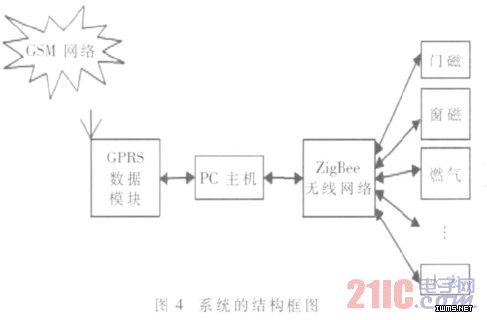

  DL6200不需要关心AT指令集。不需要关心TCP/IP协议及互连网络的相关知识,所有与网络的信息交换都由DL6200模块自动完成。与各种组态软件直接连接,无需专用的驱动程序。DL6200的这些特点使得硬件设计很容易,它的RXD、TDX必须与ZigBee的RX、TX相连进行数据的收发。整个系统的结构框图如图4所示。

  4.3 系统的软件设计

  该系统软件主要通过ZigBee网络协议操作完成数据采集和数据收发,包括初始化、发射和接收程序设计,以及对报警信号的监控、对远程控制指令的处理和执行等。

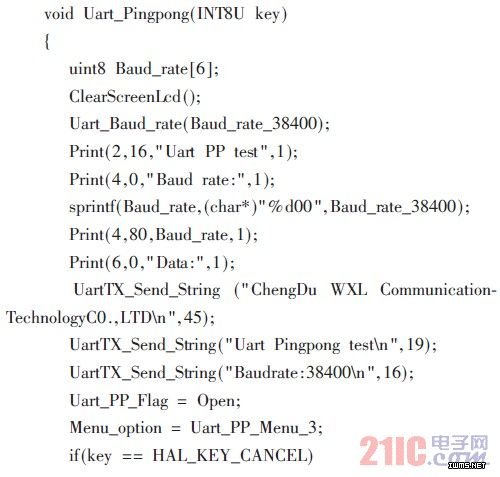

  系统的收发采用PINgPang发送函数,程序如下:

上一页  [1] [2] [3] [4]  下一页
