智能家居控制系统设计方案
来源:本站整理  作者:佚名  2011-12-30 09:13:32



      本文研究和设计了一种应用于智能家居环境中的远程自动控制系统方案。它将操作指令由GSM 手机经GSM网络传至家中的值守GSM 模块,再由该GSM 模块通过由单片机控制的红外无线局域网传输红外信息来控制家电动作,完成对信息家电的控制意图,并可将信息家电的信息反馈回来, 以便进行下一步的控制。系统安全可靠,性能稳定。同时该系统除用于家庭设备远程自动控制外,也可用于家庭通信、家庭安全防范,共同组建智能家居控制系统。


      1 智能家居系统控制的工作原理

      本系统是基于红外和GSM 网络的用于智能家居环境中的一种远程自动控制系统。其工作原理为:用户通过自身的手机发出命令短消息,在家值守的GSM模块接收到命令后发送给主机(单片机),主机通过对命令的处理,把命令通过红外传输到相应的分机(单片机)上,分机对命令处理后,启动相应设备,完成用户给出的命令并向主机回复应答,主机收到应答后,通过GSM 模块发出回复短消息,报告用户完成命令。若在规定的时间内(这里定时60s)主机没有接收到分机的回复信息,即把该操作认为无效,回复操作无效短消息给用户手机,要求用户重新发出命令。若收到的短信息有误,主机便立刻回复用户该操作无效,请求重新发出命令。系统构成如图1所示。

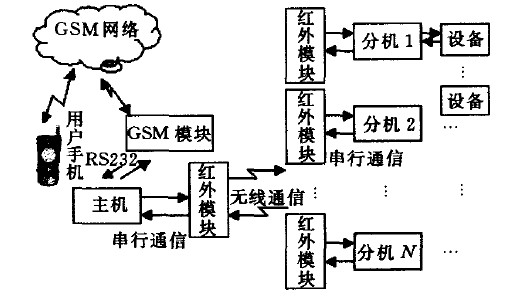

图1 系统构成图



      2 硬件设计
 2.1MCU与GSM通信模块
  本单片机通过RS232串行通信接口与GSM模块通信,提取GSM设备的短信,发送相关的信息,并通过串行通信接口与红外模块相连,利用红外模块,达到主、分机之间的通信,因此,选用AT89S52芯片。控制上需要用到两个串行接口,但89S52只有一个串口,故还需要在程序中进行模拟串行接口通信。其最简外部接线电路如图2所示。
图2AT89S52外部接线
  89S52与TC35之间通过异步串行接口进行通信,通信速率为9 600b/s,具有1位起始位、8位数据位、1位停止位,无奇偶校验。
  单片机启动后,便发出AT+CMGD一2指令,清除第二存储空间的数据,然后不断地发出指令读取第二存储空间。若有数据,即表示接收到数据,并开始对数据进行处理,处理完毕后再把该空间数据删除。当单片机向手机发出短消息时,单片机会向GSM 模块发出ATAT+CMGF=0、AT+CMGS=X一系列的指令,当接收到回复信息后,最后发出短消息的内容。
