FFS(边缘场切换)广视角技术
来源:本站整理  作者:佚名  2011-07-11 10:57:55



摘要:介绍了NEC公司生产的专用于等离子体显示器的行驱动芯片μPD16305的性能特点及其它PDP显示系统中的应用。它为PDP扫描电极的驱动电路提供了高达180V的驱动信号,显示效果令人满意。
关键词:等离子体显示器 高压驱动 μPD16305
 等离子体显示器(Plasma Display Panel,简称PDP)是近几年发展起来的新型板显示器件,它利用气体放电产生的紫外线激发荧光粉发光显示图像。它具有超薄的外形、平面显示、高亮度、宽视解、不受磁场影响等优点,是大屏幕壁挂电视的主流发展方向。但是,它的驱动电压高达180V,因而一些常用的显示驱动器无法满足PDP对高驱动电压的要求。例如,Supertex公司生产的用于场发射显示器(FED)的HV53/5408,只能提供90V的驱动电压。

  为了降低驱动电路的成本、缩小驱动电路的体积,我们使用了NEC公司的μPD16305为核心设计的驱动电路,简单易调、点用体积小、显示效果好。下面对此芯片的性能特点测验它在PDP驱动电路的具体应用进行简要的介绍。

1 性能特点
  μPD16305j NEC公司推出的专用于AC-PDP的行驱动器,它在工艺上使用高压CMOS结构。它由40位的双向移位寄存器、锁存器和高压CMOS驱动块组成。其逻辑块的供电电压为5V(CMOS电平输入),驱动块可实现200V、400mA的高电压、大电流输出。它还具有如下特点:片上集成了40位双向移位寄存器;低功耗(1mW);工作温度范围宽(-40~+85℃)。

  为了使芯片的封装形式与标准封装一致,μPD16305采用了80管脚的标准QFP塑料封装。但对芯片有用的64个管脚分别由芯片的三个方向引出,并且引脚在芯片上呈逆时针排列。其中有40个高压输出管脚、10个电源管脚、1个逻辑输入管脚和1个逻辑输出管脚、6个控制管脚以及6个空管脚。各管脚功能说明如下:


Q1~Q40(管脚1~20,45~64):高压输出端
VSS1(管脚24、41):逻辑块地
VDD1(管脚26、39):逻辑块电源
VSS2(管脚22、23、42、43):驱动块地
VDD2(管脚21、44):驱动块电源
A(管脚30):右移数据输入端/输出端
B(管脚35):左移数据输入端/输出端
R/L(管脚25):移位方向控制端,
当R/L=1时,A脚为输入端,B脚为输出端,移位寄存器执行右移功能;
当R/L=0时,B脚为输入端,A脚为输出端,移位;寄存器执行左移功能
PC(管脚27):极性反转控制端
CLK(管脚31):时钟输入端
CLR(管脚32):数据清除端(低有效)
STB(管脚36):锁存使能控制端,
当STB=1时,执行锁存功能;
当STB=0时,数据通过
BLK(管脚37):输出置位控制端,
当BLK=1时,输出与PC同相;
当BLK=0时,输出与PC相异或后输出
NC(管脚28、29、33、34、38、40):空管脚

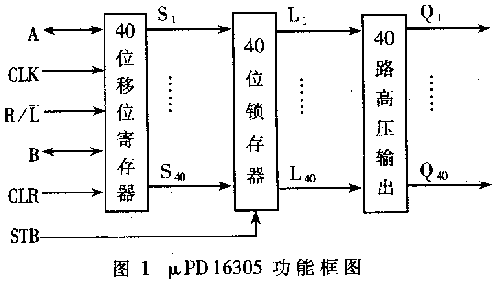

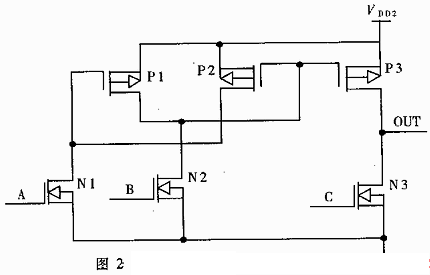

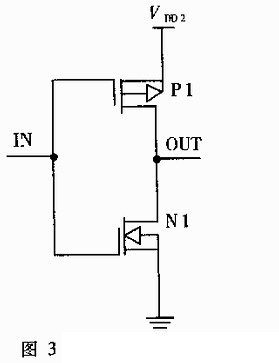

  为了解决高压芯片的散热问题,μPD16305将高压输出对称地放置到芯片的两端;为便于电路的安装、调试,将控制管脚放置到芯片的同一侧。ΜPD16305的功能结构可分为三部分:40位双向移位寄存器、40位锁存器和高压输出功能块。它除了有40路的高压输出以外,还有一个低压的输入和一个低压的输出。并且这两个输入输出端口都是双向的,当一个为输入时,另一个为输出,其输出是移位寄存器输入相连,可以级联驱动40路以上的显示器。对于分辨率为852×480的PDP来说,只需12片μPD16305的主要功能块。

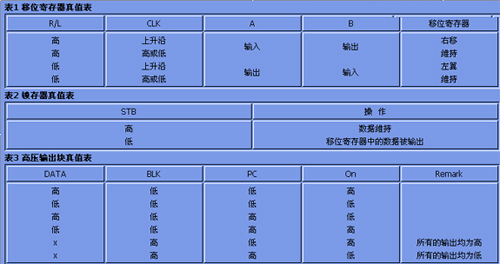

  移位寄存器、锁存器和高压输出块的真值表分别如表1、2、3所示。
