引言

　　LED显示屏具有成本低、寿命长、功耗小、工作温度范围宽等优点，广泛应用于文字及图像信息的显示。整个系统一般分为3个部分：上位机，显示屏控制电路和LED阵列及其驱动。

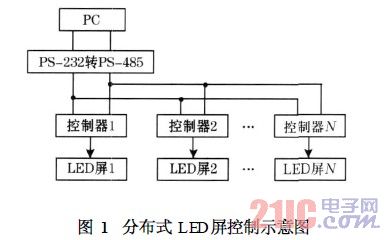

　　其中显示屏控制电路的设计广泛采用两类器件作为其控制核心来实现，一类是单片机控制系统，另一类是可编程逻辑器件。该设计采用基于单片机的控制方案，如图1所示，一台PC机通过RS485总线与多块控制器相连，每块控制器扩展了温度传感器、实时时钟和其他外围器件，控制LED屏的显示。

　　采用单片机的控制方案，结构简单，应用灵活，并且易于扩展。

　　1　系统的硬件设计

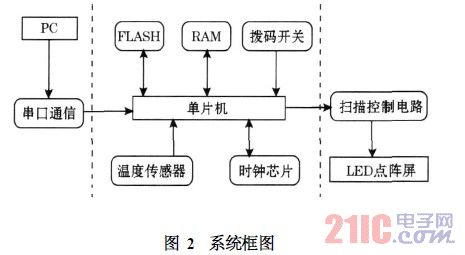

　　系统硬件框图如图2所示，上位PC机用专门的软件编辑将要显示的信息，通过串口发给单片机，存储在Flash内，单片机再驱动电路将字符的编码通过LED点阵的形式显示出来。

　　LED点阵为双基色屏，能显示红，绿，黄3种颜色。控制器的核心选用STC89LE516单片机，扩展32KSRAM作为显示缓存区，512KFlash用于存储显示的点阵信息和一些必要的参数。

　　拨码开关选择本屏的物理地址。控制器还扩展了1片温度传感器采集温度数据，1片时钟芯片进行实时时间的读写。
