一台TCL 42英寸LED液晶彩电，图像声音都正常，亮度不够，且亮度和对比度都调到最大图像还是比较暗淡。
    检修过程：初步判断为亮度信号故障，拆机后测量主板插件上的亮度控制脚电压有3.1V、LED恒流源控制板P601插件上的DM脚电压也有3.1V左右，此时用遥控器打开菜单，调整亮度和对比度，DM脚电压可以随亮度调谐大小时的变化随之变化，说明亮度信号控制正常，问题在LED恒流源控制板或LED背光源。
    恒流源LED控制板型号为40 -RB4210 -DRB2XG、P601插件实际功能：①～⑤脚为24V、⑥～⑩脚为GND、11脚为NC（空，未使用），12脚为BL/ON（背光开关），13脚为NC、14脚为DM（亮度控制），测量P601插件上的24V供电正常，此款LED恒流源控制板是升压式供电，把24V供电通过DC/DC转换成LED背光所需电压，测最C620 （47μF/ 160V）和C603 （47 μF/160V）两只电容两端电压都是98V左右，说明升压电路没有问题，LED背光电压输出共两组线路，每一路电路控制两组输出。
    电路输出有两路四组，测量输出T2插件：①脚（V1＋）、③脚（V11-）、④脚（V12-），红表笔接①脚，黑表笔接③、④脚，电压都为98V左右。测量另外一路T2插件的12脚（V2＋）、、⑨脚（V22-）、⑩脚（V21-），电压为115V左右（且在变化），两路电压输出不一致，说明其中一路有问题。
    交换P602背光输出供电插件里线序（就是把左边一组的红色线和右边一组的红色线交换，左边白色线换右边白色线，左边黑色线换右边黑色线），如图1所示，把左边的一组和右边的一组互换后通电，左边的一组电压为98V左右，右边的一组电压又上升到115V左右变化，证明恒流源供电电路板没有问题，确认背光有问题，因为只有串联的LED开路后电压才会上升，与恒流源背光控制板没有关系，代换LED背光条后故障排除。

    至于此机为什么两路输出不平衡时没有保护，之所以没有深究，因为遇到几例LED背光源出故障后的电视机照样工作，除了亮度暗没有其他异常。笔者区分是恒流源背光控制板故障还是背光源问题，都是用对比测量电压和交换背光供电插件来判断的。
    下面主要讲述液晶屏组件详细拆卸和检修过程：
    第一步：要想拆开液晶屏组件，就必须拆掉逻辑板。
    首先松开逻辑板外壳螺丝后把外壳拿掉，如图2所示。

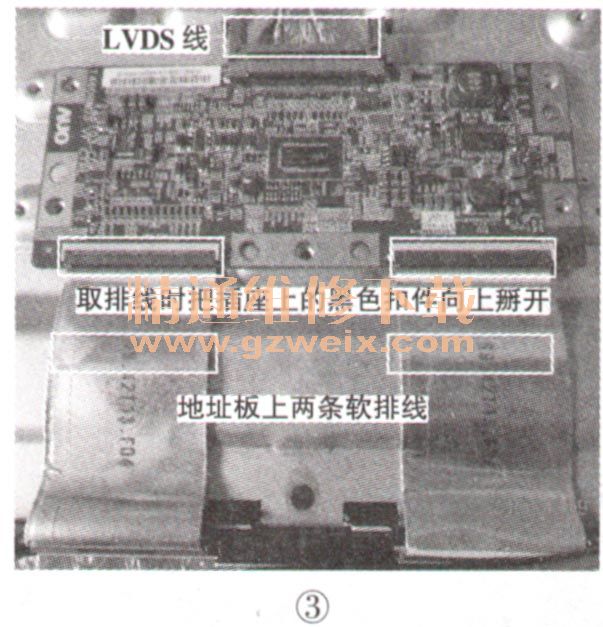

    再拔掉LVDS线和液晶屏上送往地址驱动电路板上的两条软排线，然后把逻辑板拿掉，取排线的方法是把插座上的黑色扣件向上册开，如图3所示。

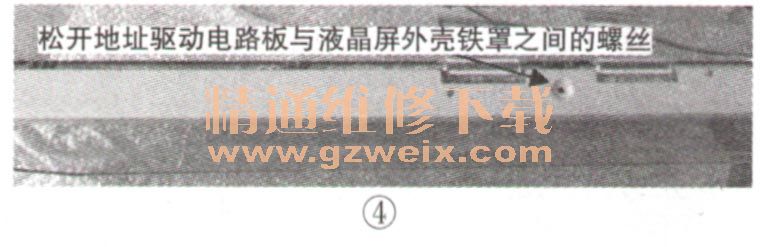

    断开逻辑板与LVDS线和地址板上的两条软排线，然后拿掉逻辑板。松开地址驱动电路板与液晶屏外壳铁罩之间的螺丝，如图4所示。

    第二步：拆掉固定和保护液晶屏上的铁罩。
    把液晶屏组件放平后．开始拆卸液晶屏外铁罩边框，必须松开边框四周的螺丝钉才能把铁罩边框拿掉，如图5所示。

    把保护液晶屏的铁罩拿掉，方法是向前推动铁罩就可以拆，如图6所示。

  第三步：把液晶屏面板从液晶组件里取出。
  把连接在液晶屏上的两块地址板从固定支架里取出，方法是向后推动可把电路板推出卡槽，如图7所示。
