3．3 欠压采样电路设计

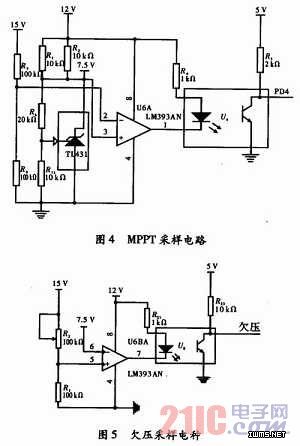

    如图5与图4电路相似，模拟比较器的反相输入端为基准电压7．5 V，而R22换成电位器，目的是为了便于调整使本装置适用于不同欠压值控制。输出采用光电耦合器U4把控制电路和主电路隔离，防止主电路干扰控制电路，R22、R24的取值太大影响稳定性，取值太小则使流过R22、R24的电流大功耗增加甚至损坏器件，R21、R23的取值大小参见4N25的输入输出特性曲线。
    模拟比较器LM393的反相输入端6脚位固定电压7．5 V，正常状态下欠压采样输出为高电平，当5脚电压<7．5 V时，输出端7脚输出为低电平，光耦导通，欠压输出端采集到的低电平欠压保护电路开始工作，切断主电路供电，实现欠压保护。

4 欠压过流保护电路设计

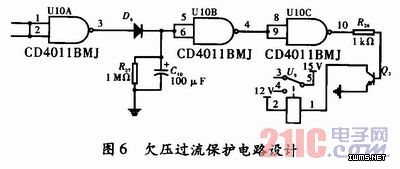

    电路如图6所示，当系统正常工作时，此过流保护的输入端过流信号和欠压即CD4011的1脚和2脚，检测到的信号都是高电平，C04011的3脚输出低电平，经过U10B和U10C两级反相最终CD4011的10脚输出低电平，三极管2N3904截止，继电器常闭端处于导通状态，系统处于正常工作状态。当输出流过负载的电流过大或者输入电压不足时低电平触发CD4011的1脚2脚，这时候3脚输出高电平，电容C10充电经过U10B和U10C两级反相后10脚输出高电平，三极管2N3904导通，继电器的常闭端断开，主电路停止供电，处于保护状态。由于主电路电源被切断U10A的输入端检测到高电平，3脚输出低电平，由于CD4011的高输入阻抗和开关二极管D6单向导通作用，C10的电荷只能通过R27释放，当U10B的输入端电位低于门限电压，经过U10B和U10C两级反相后，三极管2N3904关闭，主电路开始供电。这样实现了系统过流、欠压故障排除后，装置自动恢复为正常状态。

    此部分电路的设计采用双输入四与非门CD4011做反相器、开关二极管D6、电阻R27、电解电容C10、三极管2N3904和继电器。R26的选取由继电器的驱动电流和2N3904的放大倍数β来决定，过小则增加功耗，过大则不能驱动继电器。R27和C10的放电时间就是系统过流欠压保护后检测的间隔时间。时间T=2×R27×C10。
