摘要：阐述了一种小功率光伏并网逆变器的控制系统。该光伏并网逆变器由DC/DC变换器与DC/AC变换器两部分组成，其中DC/DC变换器采用芯片SG3525来控制，DC/AC变换器采用数字信号处理器TMS320F240来控制。由于DSP实时处理能力极强，采用合适的算法能确保逆变电源的输出功率因数非常接近1，输出电流为正弦波形。该控制方案已经在实验室得到验证。

关键词：太阳能；光伏系统；逆变器

1  引言

    21世纪，人类将面临着实现经济和社会可持续发展的重大挑战。在有限资源和保护环境的双重制约下能源问题将更加突出，这主要体现在：①能源短缺；②环境污染；③温室效应。因此，人类在解决能源问题，实现可持续发展时，只能依靠科技进步，大规模地开发利用可再生洁净能源。太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。文中阐述的功率为200W太阳能光伏并网逆变器，将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。

2  系统工作原理及其控制方案

2.1  光伏并网逆变器电路原理

     太阳能光伏并网逆变器的主电路原理图如图1所示。在本系统中，太阳能电池板输出的额定电压为62V的直流电，通过DC/DC变换器被转换为400V直流电，接着经过DC/AC逆变后就得到220V/50Hz的交流电。系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。

图1  电路原理框图

2.2  系统控制方案

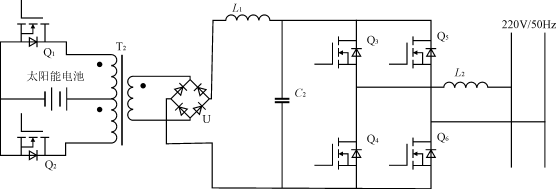

    图2为光伏并网逆变器的主电路拓扑图，此系统由前级的DC/DC变换器和后级的DC/AC逆变器组成。DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。考虑到输入电压较低，如采用半桥式则开关管电流变大，而采用全桥式则控制复杂、开关管功耗增大，因此这里采用推挽式电路。DC/DC变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成，它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。

图2  主电路拓扑图

    DC/AC逆变器的主电路采用全桥式结构，由4个MOS管（该管内部寄生了反并联的二极管）构成，它将400V的直流电转换成为220V/50Hz的工频交流电。

2.2.1  DC/DC变换器控制方案

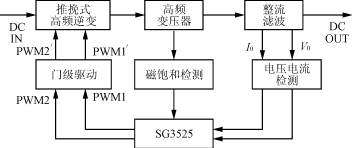

    DC/DC变换器的控制框图如图3所示。控制电路是以集成电路SG3525为核心，由SG3525输出的两路50kHz的驱动信号，经门极驱动电路加在推挽电路开关管Q₁和Q₂的门极上。为保持DC/DC变换器输出电压的稳定，将检测到的输出电压与指令电压进行比较，该误差电压经PI调节器后控制SG3525输出驱动信号的占空比。该控制电路还具有限制输出过流过压的保护功能。当检测到DC/DC变换器输出电流过大时，SG3525将减小门极脉冲的宽度，降低输出电压，进而降低了输出电流。当输出电压过高时，会停止DC/DC变换器的工作。由于推挽式电路容易因直流偏磁导致变压器饱和，因此，推挽式电路的设计难点在于如何防止变压器的磁饱和。在本电路中，除了注意电路的对称性之外，还设计了磁饱和检测电路，当流经推挽电路的两个支路电流失衡时，就会启动SG3525的软启动功能，使DC/DC变换器重新启动，变压器得以复位。

图3  DC/DC变换器的控制框图

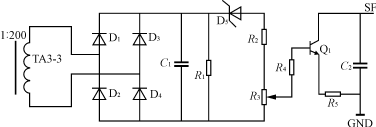

    偏磁检测电路如图4所示。图中只画出了磁环的副边。原边两个线圈接在主电路的变压器原边的两个绕组上，流过两个线圈中的电流方向要相反。当变压器发生偏磁时，某一方向的电流异常大，通过电流互感器检测,可在互感器的输出电阻R₁上产生一个电压，如果该电压足够大，可以使稳压二极管D₅导通，在电位器上产生压降，将电位器的值调到合适的阻值，使电位器上的压降大于三极管的门限电压，使三极管导通，接在芯片SG3525的脚8与地之间的电容放电，然后SG3525中的恒流源对它充电，SG3525重新启动，从而使变压器磁心复位。

图4  偏磁检测电路

2.2.2  DC/AC逆变器控制方案

    DC/AC逆变器是光伏并网的重点和难点，因此以下将着重阐述该部分。DC/AC逆变器控制框图如图5所示。核心控制芯片采用了TI公司的TMS320F240。尽管单片机也能实现并网逆变器的脉宽调制，但是DSP实时处理能力更强大，因此可以保证系统有更高的开关工作频率。从图5可以清楚看出系统输入和输出信号的情况。

图5  DC/AC逆变器的控制框图
