根据‘邮标’规定“采用环形等电位连接时，应在机房内沿走线架和墙壁设置环形接地汇集线，环形接地汇集线应多点就近与地网连通，站内设备由环形汇集线就近接地。”

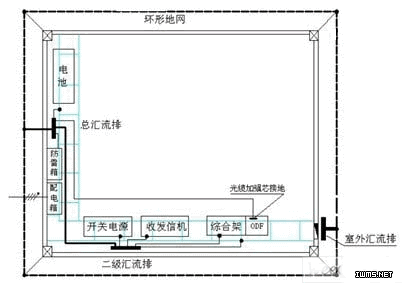

图3 站内设备星形等电位地线连接方案
根据‘邮标’规定“采用星形等电位连接时，基站的总接地汇流排，应设在配电箱和第一级电源SPD附近，开关电源以及其他设备的接地排母线均由总接地汇流排引接。如设备机架与总汇流排相距较远时，可以采用两级汇流排”。
基站地网和站内设备的地线连接推荐采用‘邮标’规定的等电位地线连接方案，这样真正充分发挥各级防雷器的作用，实现良好防雷效果。
站内组合电源系统防雷
对于站内组合电源系统的防雷，其防雷电路比较简单，也比较成熟，根据‘邮标’，在组合电源系统交流侧采用通流容量为40kA(8/20μS波形)的 “3+1”方式的交流C级防雷器，在组合电源的直流侧采用通流容量为15kA(8/20μS波形)的“1+1”方式的直流防雷器即可。
图4 站内组合电源C级防雷器
