图5 站内组合电源直流侧防雷器
RRU电源线及电源端口防雷
RRU电源线从塔底机房一直引到塔顶，空间跨度大，塔顶和塔底地网的电位差也很大，其防雷非常重要，难度也相对较大，应关注以下防雷要点：
⑴ 使用屏蔽电缆，而且屏蔽层两端要可靠接地，屏蔽层的上端接RRU的外壳(对RRU外置防雷箱的系统，接RRU外置防雷箱的外壳)，屏蔽层的下端在馈线窗处接室外地排，而且不应引进室内，避免RRU电源线屏蔽层将铁塔雷击电流引入室内;
⑵ RRU电源端口的防雷电路应串入差模电感，以抑制雷击电流流向RRU后端电路。

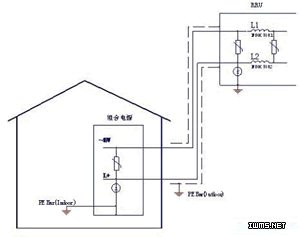

图6 RRU电源线及电源端口防雷
注：① 如果组合电源内部没有配置合适的直流防雷器，则应该在RRU电源线引出机房处加装一级直流防雷箱;
因为RRU防雷器件的具体参数各个厂家不一，应根据具体使用场所选择。
结束语
一旦3G基站大规模推向农村及偏远山区，则将要经历非常严酷的雷击环境的考验。3G基站除了电源部分需做好上述的各项措施之外，还应全面考虑天馈线的防雷，RRU内部电路的防雷设计、GPS的防雷等各个方面，才能保证3G基站的稳定可靠运行。
