创维6P18机芯彩电电路原理分析
来源:本站整理  作者:佚名  2011-07-17 16:02:38



  (5)枕校电路

  OM8380内部的场振荡电路产生的斜波信号,经过几何跟踪电路处理后,送到EW信号发生器产生EW信号,最后从OM8380(3)脚输出,经R339、R326送到枕校场效应管Q305的栅极,由Q305放大后通过R323、L301叠加到行电流中,从而实现用场抛物波调制行电流,达到枕形校正的目的。

  (6)场激励和场输出电路

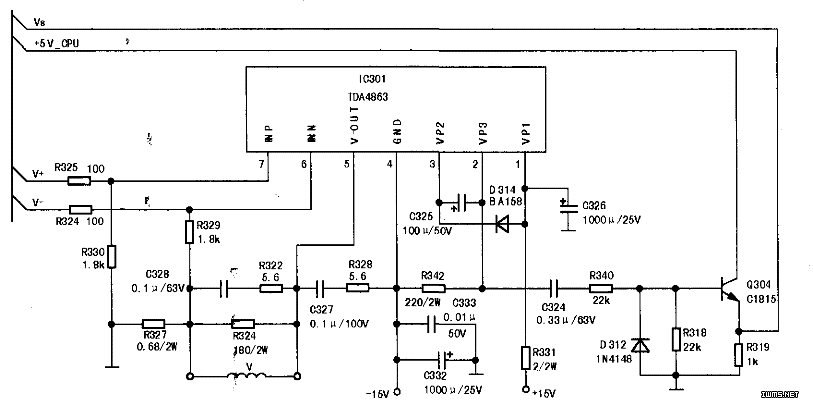

  场激励和场输出电路主要由TDA4863来完成,如图下所示。TDA4863采用7脚封装,最高工作场频为200Hz,最大输出偏转电流为3A(峰峰值),其引脚功能与电压见下表。

  相位相反的场振荡信号分别从OM8380(1)、(2)脚输出,经R325、R324送到TDA4863的(7)、(6)脚,在IC内部经过场激励及互补对称自举升压OCL功率放大后,从IC301的(5)脚输出场锯齿波电流供给场偏转线圈,形成场扫描电流。

  IC301的(1)、(4)脚是正、负电源输入端。(2)、(3)脚之间的C325是升压电容。(2)脚输出信号经C324、R340送到Q304基极,经Q304放大后的场同步信号送往数字板上的CPU。

  R330、R327、R329、C328、R322、R324为场反馈电路元件。

  【提示】若TDA4863损坏,可用TDA8172代换,但TDA8172的(2)、(3)、(6)、(4)、(5)、(1)、(7)分别对应T19A4863的(1)~(7)脚。另外,TDA8172应与散热金属片绝缘,否则会短路。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 正电源输入 13.5V 5 场输出 OV
2 场逆程输出 -10V 6 场反相输入 0.7V
3 输出级供电 13.5V 7 场正相输入 O.7V
4 负电源输入 -14.5V

   3.音频功放电路

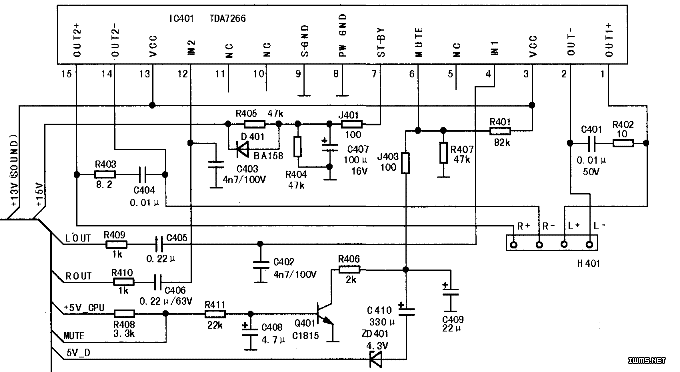

  6P18机芯彩电的音频功放电路主要由功放集成电路TDA7266完成,如下图所示。TDA7266是飞利浦公司生产的双声道音频功率放大集成电路,采用15脚单列式封装,其引脚功能及电压见下表。

  TDA7266集成电路内部主要由两路功能相同的音频功率放大电路、静噪控制电路、待机控制电路,以及过热保护与短路保护等电路组成,在电视音响、家庭影院、多媒休音响、汽车音响等高保真音响系统中应用得较多。

  TDA7266的(1)、(2)脚和(14)、(15)脚分别为左、右双声道输出端,(3)、(13)脚为电源,(4)、(12)脚为音频信号输入端,(6)脚是静音控制端,(7)脚是待机控制端。

脚号 功能 电压(V) 脚号 功能 电压(V)
1 左声道输出 6.4 9 0
2 左声道输出 6.4 10 空脚 0
3 电源 13 11 空脚 1.3
4 输入1 1.3 12 输入2 1.3
5 空脚 1.3 13 电源 13
6 静音控制 4 14 右声道输出 6.4
7 待机控制 6 15 右声道输出 6.4
8 0
