6.视放电路
6P18机芯彩电的视放电路主要采用三只T19A611IQ，
该机芯彩电的关机消亮点电路主要由Q513、Q514及外围电路组成，如下图所示。该电路为束流截止型消亮点电路。当正常工作时，灯丝电压经C532、D504加到Q514基极。Q514导通。+200V经Q514发射极→Q514集电极→C531正极→c531负极→R562→13502→地，则显像管栅极电位约为0.7V。同时，Q531基极为高电位，则Q513截止，不影响TDA6111Q（1）脚电压。关机瞬间，灯丝电压消失，Q514截止，由于电容c531两端电压不能突变，则C531的负极变为负高压，则栅极也变为负高压，电子束截止；另一方面，由于电容c541中存有电压，且Q513基极为低电位，则Q513导通，+15V电压经R573及Q513的集电结加至TDA6111Q的（1）脚，则CRT的阴极电位升高，电子束截止，即在关机瞬间电子束迅速进入截止状态。
7.电源电路

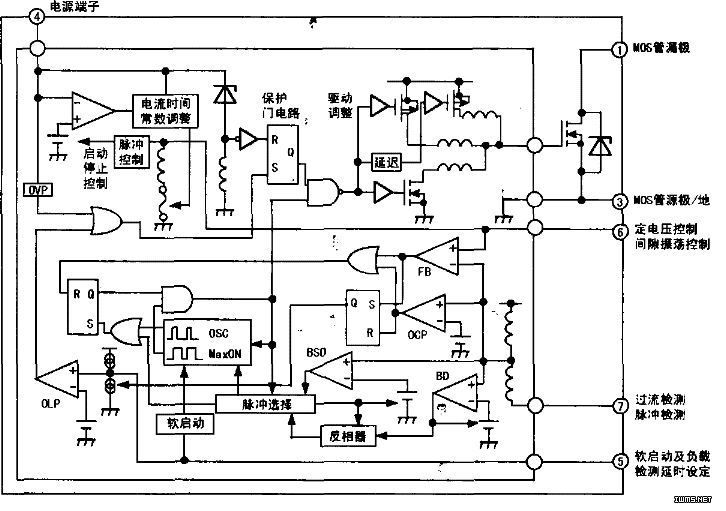

6P18机芯彩电的开关稳压电源电路采用日本三肯半导体公司生产的sTR—W6756（IC601）。该厚膜块内置反馈型控制器和高耐压金属氧化物场效应管，是一款大功率开关稳压电源专用集成电路，内部电路如下图所示，引脚功能见下表。
STR-W6756在准共振工作方式的基础上增加了Bottom-Shik功能，即电源在待机或负载较轻时，以间隙振荡方式工作，从而提高中小负载时电源的效率。另外，该膜块内含过压、过流及过载保护电路，并设有最大ON时间限制电路。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 场效应管漏极 | 270 | 5 | 软启动及过载检测 | 0.2 |
| 2、3 | 场效应管源极 | 0 | 6 | 定电压控制输入 | 1.2 |
| 4 | 启动电源 | 18 | 7 | 过流反馈端子 | 0.8 |
