一、机芯概述
　　
　　创维6P18机芯彩电采用数字视频处理技术，具有统一的60Hz高清晰电视扫描和数字动态图像处理功能。该机芯彩电采用飞利浦uocⅢ模拟解码芯片TDA12063，将图像、伴音中频处理全部集成在数字板上，电路简洁，生产成本低，易维修。

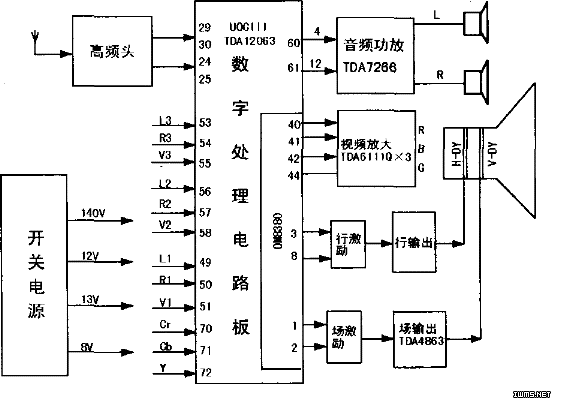

　　该机芯彩电内部由主板（含电源、扫描及伴音功放电路）、数字板及视放板三块板构成，其主要集成电路的位号、型号及功能见下表，整机原理框图如上图所示。

　　二、主板单元电路分析
　　
　　1.高频调谐电路
　　
　　创维6P18机芯彩电采用普通数字高频头，电路简单，性能可靠。如中图所示，数字板上UOCⅢ（31）脚输出高放AGC控制电压，经R112、R113、C107分压滤波后送到高频头的（1）脚。高频头的（4）、（5）脚接IIC总线，（7）脚是+5V电源输入端，（9）脚是调谐电压（VT）电压输入端，（11）脚是中频信号输出端。

　　2、行、场扫描电路

      （1）行、场振荡电路

      本机的行振荡电路主要由OM8380完成。给OM8380（24）脚加上正常的启动电压后，OM8380（20）、（21）脚内部的VCO压控振荡器开始振荡，产生的时钟信号经过分频、缓冲等处理后，从（8）脚输出HOUT信号，送往行后级电路。

　　场振荡电路主要集成在OM8380内部。由VCO振荡信号分频产生的场振荡斜波信号对OM8380915）脚外接的电容进行充放电，形成锯齿波，然后经过各种校正后分别从（1）、（2）脚输出，送往后级场激励电路。集成的场振荡电路受控于自动增益控制电路。

　　（2）行激励电路
　　

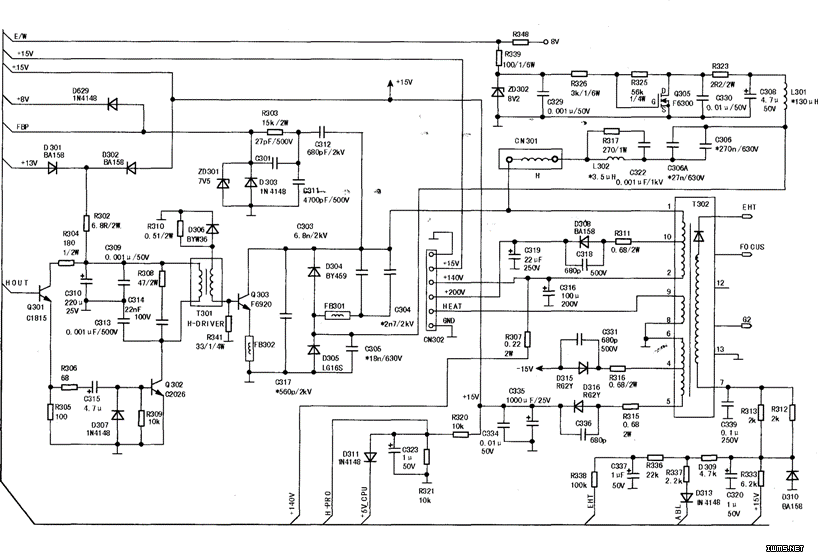

　　来自OM8380（8）脚的HOUT信号，经Q301、Q302和T301组成的行激励电路放大，在行推动变压器T301的次级产生一定幅度的感应电动势，供给行输出级，如下图所示。Q301是行激励缓冲管，Q302是行激励管，C315是耦合电容，R308是阻尼电阻。D307是保护二极管，以防止行激励输入信号过大造成工作失常。

　　（3）行输出电路
　　
　　Q303是行输出管，C317、C303、C304是逆程电容，D304、D305分别是上、下阻尼管。ZD301、D303、R303、C301、C311、c312构成行逆程脉冲传输电路，将行逆程脉冲送至CPU等电路。R341是行管的基极偏置电阻，R310是阻尼电阻，以防止过激励。R317、L302、C322组成LC谐振回路，使行正程扫描电流按谐振规律变化，即扫描速度在屏的两边慢中间快，以克服显像管的延伸失真。C306、C306A是S校正电容。

　　随着行输出管基极输入信号的变化，行输出管工作在开关状态，与阻尼二极管及逆程电容一起共同完成行正程与逆程的扫描，即在行偏转线圈中产生方向不同、大小不同的行偏转电流，使电子束完成水平扫描工作。

　　（4）高压电路
　　
　　随着行管状态的变化，行输出变压器各绕组将进行磁能与电能的变换，从而给后级提供电压。（10）脚输出+200V电压供给视放电路，（9）脚输出交流电压作为灯丝电压，（5）、（4）脚分别输出正负15V电压，作为场输出块的工作电压。（7）脚输出的感应电压经C339、R312、R313、D310整形后，输出ABL和EHT电压，送往数字板。
