2 系统硬件设计与实现
    智能变送器具有采集、处理、指示、通讯等功能，其硬件设计围绕功能进行。整个智能变送器单元根据所完成的功能分为以下几个主要功能模块：信号采集模块(传感器放大电路)、信号转换模块(模／数转换和数／模转换电路)、FPGA控制模块、通信模块(以太网和CAN总线通信)以及为整个系统提供电源的电路部分等。其中FPGA系统为整个控制器单元的核心，是变送器实现数字智能化的标志。

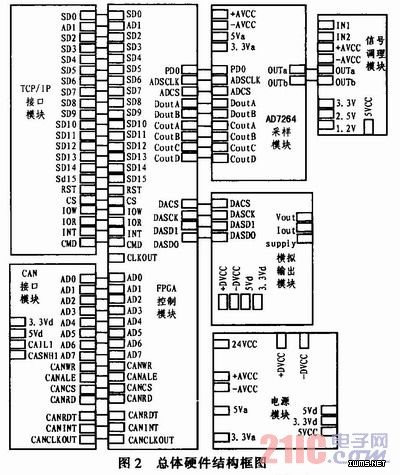

    智能变送器的硬件总体结构框图如图2所示。变送器工作时，由传感器把被测量转变为电信号，然后将信号作A／D转换，把模拟信号变换成数字信号，送入到FPGA(XC3S4005PQ205)控制模块，FIGA通过FIR滤波器核对信号进行滤波，并通过查表法对信号进行自动补偿，然后根据实际需要。经数／模转换后将数据传给下级电路，同时也可能通过以太网或CAN总线传给局域网，实现智能变送功能。系统PCB板实物图如图3所示。
