3 运动目标提取

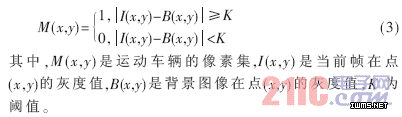

　　在获得重建的背景之后，可以根据当前图像和背景图像的差值求得运动目标。背景差图像为D（x,y）=I（x,y）-B（x,y）。图像中所有低于这一阈值的像素集将被定义为背景， 而高于这一阈值的像素集定义为运动目标。采用归一化的方法，即低于阈值的赋0值， 高于阈值的赋1值。不论以何种方式选取阈值， 取单阈值分割后的图像可定义为：

　　阈值分割法是一种基于区域的图像分割技术，其基本原理是：通过设定不同的特征阈值，把图像象素点分为若干类。常用的特征包括：直接来自原始图像的灰度或彩色特征；由原始灰度或彩色值变换得到的特征。设原始图像为f（x，y），按照一定的准则f（x，y）中找到特征值T，将图像分割为两个部分，分割后的图像为：若取：b0=0（黑），b1=1（白），即为我们通常所说的图像二值化。

　　本文选取基于最大方差理论的大津法作为视频车辆检测中阈值分割的处理算法。取阈值将物体从背景中分离出来，实际上就是将图像中的所有像素分为2组，或属于物体像素，或属于背景像素。由概率论中的理论得知，若使待分割的2组数据方差最大，则得到2组数据的错分概率最小。

　　经过阈值分割已经能够成功地分割出运动车辆。大津法分割得到的二值图像仍然在车辆内部存在黑色像素点的问题。为了使检测到的运动目标完整而连续，对背景帧差法得到的二值图像进行形态学膨胀与腐蚀。实验证明，经过三次膨胀与腐蚀之后的图像，可以基本填补运动目标的空洞。

　　4 实验结果

　　本文以智能交通中车辆自动监视系统为应用背景，通过实验证明提出方法的正确性。使用固定在三脚架上的摄像机在室外摄取不同场景的视频进行实验。实验平台为PC机Matlab7.0仿真。

　　图3为自适应背景模型的提取。选取特殊的临时停车情况，本文提出的算法能够自适应提取出背景模型。本文提出的算法在第621帧时能够得到理想的背景模型，如图3所示；而利用高斯分布提取背景模型的方法则在1 460帧时才能获得如图所示的理想的背景模型。所以该算法比传统的算法在计算速度上有所提高，能够实时性地检测出运动车辆。

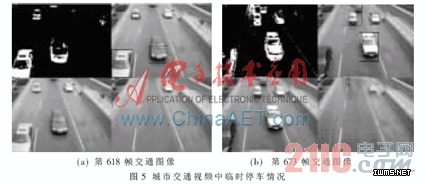

　　图4为一段城市交通视频，图5为城市交通视频中临时停车情况，其中左下角为原始视频，右下角为本文算法提取的背景模型，左上角为检测出的运动物体，右上角为标定检测出的运动车辆。图4分别取了城市交通视频的第59帧和第114帧，图5选取了第618帧和第673帧，可以看出在繁忙的城市交通中，本文提出的算法能够准确地检测出运动车辆。

　　从图4中可以看出在城市交通场景中运动车辆能够实时地提取出理想的背景模型。通过背景差分办法并结合阈值分割和形态学操作，精确地得到了运动区域。

　　从图5可以看到临时停车时，能够准确提取出背景模型。当车辆经过短暂的停车又并入车流时，背景中这个车辆慢慢变得模糊，而且在运动目标提取时提取了该车辆。说明该算法能够在提高计算速度的同时保证检测精确度。

　　本文以背景模型的建立和选择性更新为基础实现车辆检测。为了适应快速改变的交通环境，本文提出一个自适应的背景模型算法。在建立自适应背景模型后，利用灰度图像与背景模型差分实现运动目标提取。仿真实验证明，提出的算法在像素水平上建立自适应光强度等环境变化背景模型，同时估计交通流量的大小，通过对交通流量的估计判断是否更新背景模型。本文提出的算法对于复杂交通环境（交通堵塞，车流量非常大，车流缓慢，交通堵塞或临时停车等情况）有很好的背景提取和更新效果，并且能实时精确地提取出运动车辆的完整信息。
